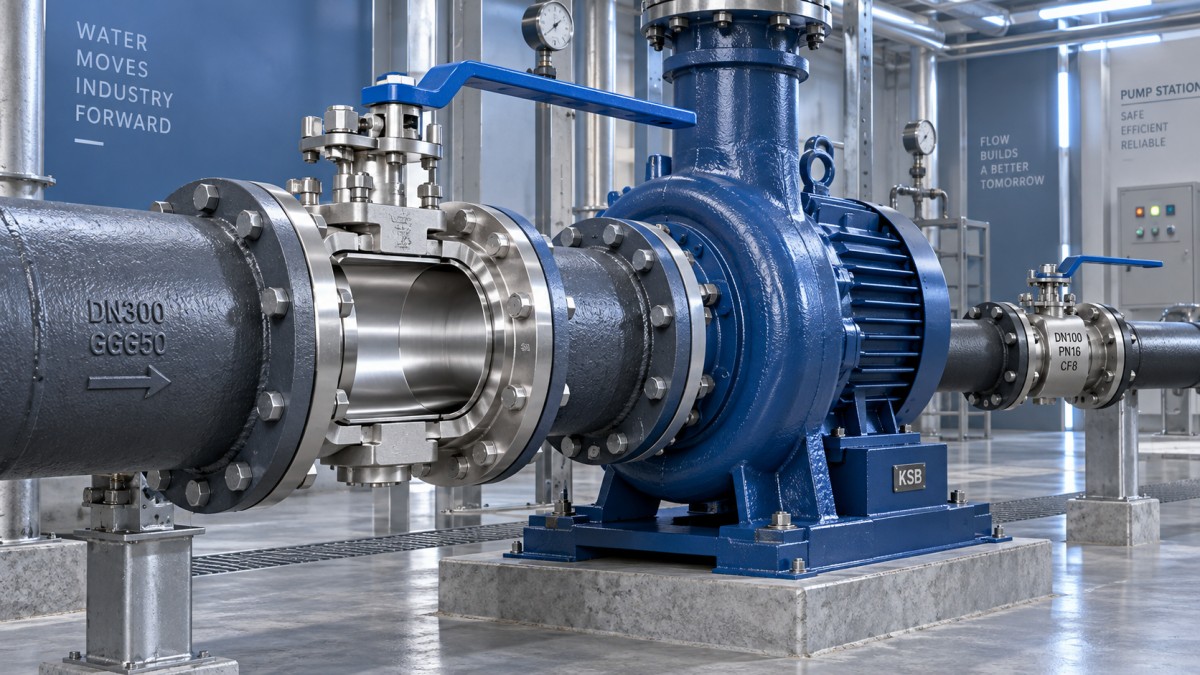

Cómo influye el diseño del paso de la válvula de bola en la caída de presión y el consumo energético de la bomba

Una válvula de bola puede parecer un simple dispositivo de aislamiento, pero la geometría de su paso puede modificar significativamente el comportamiento hidráulico de una tubería bombeada. La diferencia es más visible cuando una válvula tiene un tamaño insuficiente, se instala en un servicio de alto caudal o permanece en un sistema donde los costes operativos de la bomba son importantes durante muchas horas de funcionamiento.

Para los operadores, la regla práctica es sencilla: una válvula de bola de paso total suele generar una menor pérdida de presión que un diseño de paso reducido del mismo tamaño nominal de tubería. Esa menor resistencia puede reducir la altura que la bomba debe vencer. Sin embargo, no justifica automáticamente especificar válvulas de paso total en todas partes. El caudal, la velocidad, el diámetro de la tubería, la función de la válvula, la altura disponible de la bomba y los requisitos de mantenimiento afectan a si el área adicional del paso proporciona un beneficio operativo significativo.

Por qué el diámetro del paso modifica la caída de presión

La caída de presión se produce siempre que un fluido pasa por una restricción, cambia de dirección, se acelera o encuentra resistencia en las superficies internas. En una válvula de bola, la restricción más importante es la relación entre el paso de la válvula y el diámetro interior de la tubería conectada.

Una válvula de paso total tiene un paso próximo al área interna de flujo de la tubería. Cuando está completamente abierta, la trayectoria del fluido es comparativamente directa, por lo que hay menos contracción y expansión de la corriente de flujo. Una válvula de paso reducido tiene una abertura menor que la tubería adyacente. El fluido se acelera al entrar en el paso más estrecho y después se desacelera al salir. Ambas transiciones añaden turbulencia y pérdida de energía.

La pérdida de presión no está determinada únicamente por el tamaño del paso. Aumenta considerablemente a medida que aumenta la velocidad de flujo, por lo que una reducción moderada de la abertura puede tener un efecto mayor de lo esperado en servicios de alto caudal. Una válvula de paso reducido que funciona de forma aceptable en una línea de derivación intermitente puede convertirse en una fuente persistente de pérdida de altura en una tubería principal bombeada de forma continua.

En sistemas de tuberías de hierro dúctil, esta distinción merece atención porque la propia tubería suele seleccionarse para el transporte duradero y a largo plazo de agua u otros fluidos. Si la línea se dimensiona cuidadosamente pero se instala una válvula restrictiva en un punto de control principal, parte del rendimiento hidráulico previsto se pierde en la válvula.

Los diseños de paso total y de paso reducido cumplen funciones diferentes

Las válvulas de bola de paso total suelen ser la mejor opción hidráulica cuando la capacidad de flujo y la energía de bombeo son importantes. Normalmente son adecuadas para el aislamiento de líneas principales, líneas de descarga de bombas, líneas de transferencia, derivaciones que deben transportar un caudal considerable y ubicaciones donde la válvula puede permanecer abierta durante largos períodos.

Los diseños de paso reducido pueden seguir siendo razonables cuando las dimensiones compactas, un menor coste inicial o una menor demanda de caudal tienen prioridad. Pueden ser adecuados para conexiones de servicio pequeñas, líneas auxiliares, líneas químicas o de servicios de bajo caudal e instalaciones donde la bomba dispone de suficiente altura disponible y la válvula no constituye un cuello de botella significativo.

Los términos pueden resultar engañosos si se consideran absolutos. Una válvula de “paso total” debe verificarse frente al diámetro interior real de la tubería, especialmente cuando el espesor de pared, el revestimiento, el tipo de conexión de extremo o la clase de tubería afectan al área de flujo disponible. El tamaño nominal por sí solo no demuestra que la válvula abierta presente un paso uniforme de área completa.

Energía de bombeo: la válvula es una parte de la curva del sistema

Las bombas consumen energía para generar caudal y altura. Toda fuente de fricción o resistencia local aumenta el requerimiento de altura del sistema. Si una válvula de bola tiene un paso más pequeño, la bomba puede necesitar funcionar a una altura mayor para alcanzar el mismo caudal objetivo. Según la curva de la bomba y el método de control, esto puede aumentar la demanda de potencia, reducir el caudal suministrado o desplazar la bomba fuera de su región operativa preferida.

El efecto energético debe evaluarse a nivel del sistema. Una válvula de paso reducido en una tubería larga de gran diámetro puede tener una influencia limitada porque la fricción de la tubería, los cambios de elevación, los filtros, los medidores, los codos y otros accesorios dominan la altura total. Varias válvulas restrictivas en serie, o una sola válvula cerca de la descarga de una bomba, pueden tener consecuencias más importantes.

El bombeo de velocidad variable hace que la evaluación sea más importante. Cuando un sistema de control intenta mantener el caudal o la presión, la resistencia adicional puede hacer que la bomba funcione a mayor velocidad. Esta respuesta puede aumentar el consumo eléctrico y modificar las condiciones de ruido, vibración y desgaste. En sistemas de velocidad fija, la misma resistencia puede reducir el caudal, lo que puede afectar al llenado aguas abajo, al lavado, al suministro del proceso o a la estabilidad de la presión.

Los operadores deben evitar asumir que un paso mayor siempre produce un ahorro energético proporcional. La pregunta útil es: ¿qué parte de la altura diferencial total es atribuible a esta válvula en el rango de caudal previsto? Un cálculo hidráulico que utilice el coeficiente de caudal o el coeficiente de pérdida publicado de la válvula proporciona una respuesta más sólida que seleccionar por tamaño nominal o por la apariencia visual del paso.

Compruebe la válvula al caudal de operación, no solo al caudal de diseño

La selección de válvulas suele comenzar con un caudal máximo de diseño, pero los sistemas de bombeo rara vez permanecen en una sola condición. Una válvula puede ser completamente aceptable al caudal diario normal y volverse restrictiva únicamente durante transferencias máximas, operaciones de derivación de emergencia o lavado. Por el contrario, especificar una válvula grande de paso total para una línea que normalmente opera con bajo caudal puede aportar poco beneficio medible.

Para una comparación útil, los operadores y diseñadores deben identificar:

• El fluido real, incluida la temperatura, el contenido de sólidos, la viscosidad y cualquier tendencia a depositar material.
• Los caudales normales, mínimos y máximos, en lugar de una única cifra de caudal nominal.
• El diámetro interior de la tubería y el estado del revestimiento en la ubicación de la válvula.
• La curva de la bomba, el punto de trabajo y el margen de presión disponible.
• Si la válvula es estrictamente para aislamiento o debe permitir limpieza, drenaje, derivación u operación temporal de alto caudal.
• El coeficiente de caudal, la clasificación de presión y las dimensiones del paso indicados por el fabricante para el modelo exacto de válvula.

El servicio de agua puede admitir una comparación relativamente sencilla. Los fluidos que contienen sólidos en suspensión, material fibroso, incrustaciones o partículas abrasivas requieren una visión más amplia. Una abertura restringida puede aumentar la velocidad y el desgaste local. Los depósitos cerca de la transición del paso pueden reducir aún más el área efectiva con el tiempo. En tales casos, una configuración de paso total puede favorecer tanto el rendimiento hidráulico como el paso más fácil de residuos, aunque el material del asiento y la construcción de la válvula deben seguir siendo adecuados para el servicio.

No confunda una baja caída de presión con una selección completa de válvula

Un paso de baja pérdida no resuelve todos los riesgos operativos. Las válvulas de bola normalmente están destinadas al aislamiento en posición abierta o cerrada, a menos que el diseño específico de la válvula esté clasificado y seleccionado para regulación. Utilizar una válvula de bola estándar de aislamiento parcialmente abierta para regular el caudal puede crear una alta velocidad local en el asiento, control inestable, erosión, ruido y daños prematuros. La ventaja del paso abierto se aplica principalmente cuando la válvula está completamente abierta.

El accionamiento también es importante. Una válvula correctamente dimensionada desde el punto de vista hidráulico, pero que no puede alcanzar de forma fiable la posición completamente abierta, puede imponer más resistencia de la prevista. Los operadores deben verificar los topes de recorrido, el par del actuador, la indicación de posición y el efecto de la presión diferencial sobre el funcionamiento. Las comprobaciones funcionales periódicas son especialmente útiles en válvulas de aislamiento o derivación de emergencia que se utilizan con poca frecuencia.

Los detalles de instalación también pueden reducir el beneficio de una válvula de paso total. Reducciones bruscas inmediatamente aguas arriba o aguas abajo, material de junta sobresaliente, bridas mal alineadas o un filtro severamente obstruido pueden generar pérdidas superiores a la contribución de la propia válvula. La válvula debe evaluarse como parte del conjunto local, en lugar de como un elemento aislado de catálogo.

Dónde importa esto en instalaciones de tuberías de hierro dúctil

Las redes de tuberías de hierro dúctil suelen incluir tuberías principales enterradas, estaciones de bombeo, cámaras de válvulas, conexiones de derivación y estructuras de acceso. En puntos de aislamiento importantes, el paso seleccionado debe soportar la función prevista de la tubería durante la vida útil de la instalación, incluidas las condiciones ocasionales de alto caudal. Una cámara de válvulas también necesita acceso práctico para la operación y la inspección; componentes como unaTapa de pozo de registro de hierro dúctil8 pueden formar parte de esa disposición de acceso, pero la selección de la tapa no sustituye la debida consideración de la ubicación de la válvula, el espacio libre de operación y el drenaje.

Para una tubería principal de hierro dúctil bombeada, el aislamiento de paso total suele justificarse más fácilmente cuando la válvula se sitúa cerca de la descarga de la bomba, en una ruta de transferencia crítica o en una línea con presión disponible limitada. Las válvulas de paso reducido pueden seguir siendo adecuadas en derivaciones más pequeñas cuando los cálculos demuestran que la pérdida adicional no perjudica el servicio requerido.

La decisión acertada se basa en la pérdida de presión calculada dentro del rango de servicio previsto y después se verifica frente a la curva de la bomba y el propósito operativo de la válvula. El diseño del paso es un detalle de especificación relativamente pequeño en una ficha técnica, pero en una tubería bombeada puede influir en la fiabilidad del caudal y el uso de energía durante todo el tiempo que la válvula permanezca en servicio.
