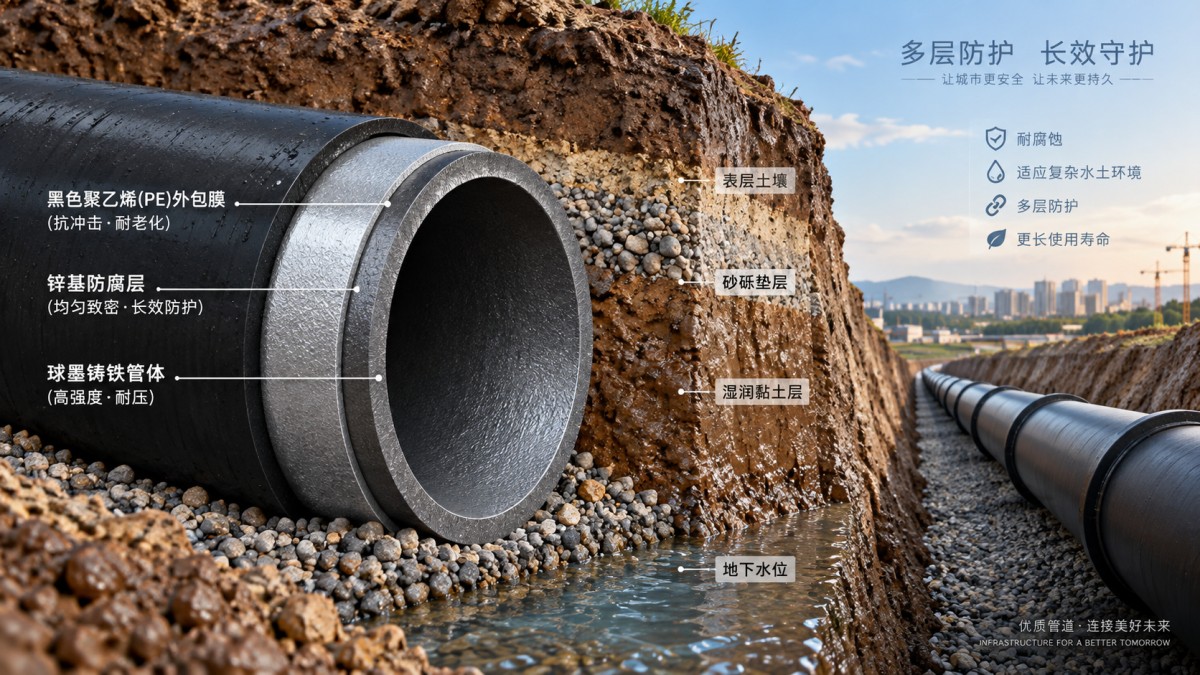

Selección de revestimientos para tuberías de hierro dúctil en condiciones de suelo corrosivo

Elegir entre los tipos de revestimiento para tuberías de hierro dúctil es una decisión de riesgo del proyecto, no simplemente un ejercicio de especificación de materiales. El sistema correcto protege la vida útil, los plazos de construcción y los presupuestos operativos a largo plazo.

Para los gerentes de proyecto, la evaluación general es sencilla: la selección del revestimiento debe basarse en las condiciones documentadas del suelo, la exposición al agua subterránea, las prácticas de instalación y la criticidad del activo. Un revestimiento estándar puede ser suficiente, pero los emplazamientos agresivos requieren protección por capas.

Comience con la investigación del suelo, no con el catálogo de revestimientos

Las condiciones de suelo corrosivo rara vez se identifican únicamente mediante inspección visual. Una zanja de aspecto seco puede contener arcillas conductoras, cloruros, sulfatos, materia orgánica o agua subterránea estacional que modifica sustancialmente el riesgo de corrosión.

Antes de seleccionar un revestimiento para tuberías, exija que la evaluación geotécnica o de corrosión identifique la resistividad del suelo, el pH, el potencial redox, el contenido de humedad, las sales solubles y la evidencia de exposición a corrientes parásitas.

La resistividad del suelo es particularmente útil porque los suelos de baja resistividad permiten más fácilmente los procesos de corrosión eléctrica. Sin embargo, no debe considerarse de forma aislada, ya que la composición química y el movimiento de la humedad pueden generar riesgos adicionales.

Los equipos de proyecto también deben revisar si la tubería atravesará varias zonas de suelo. Una elección de revestimiento adecuada para un tramo puede ser insuficiente donde el trazado entra en zonas de marea, rellenos industriales, humedales o terrenos ganados al mar.

Las condiciones del agua subterránea son importantes porque el suelo continuamente húmedo puede mantener activas las celdas de corrosión. La saturación intermitente puede ser igualmente problemática cuando los ciclos de secado y humectación concentran sales contra la superficie de la tubería.

Pida al diseñador que distinga entre corrosión general del suelo y ataque localizado. La corrosión localizada puede desarrollarse en zonas aisladas con suelos deficientes, lo que hace que la protección externa continua sea más importante de lo que sugiere el resultado promedio del emplazamiento.

Para proyectos municipales e industriales, los registros de activos anteriores constituyen evidencia valiosa. Las fallas históricas, el estado de las tuberías excavadas y los datos de servicios cercanos suelen revelar peligros de corrosión que las muestras de laboratorio no captaron por completo.

Compare los tipos de revestimiento para tuberías de hierro dúctil según su función protectora

Los principales tipos de revestimiento para tuberías de hierro dúctil no cumplen la misma función. Algunos proporcionan protección electroquímica de sacrificio, mientras que otros crean una barrera entre la tubería y el suelo corrosivo.

Los revestimientos metálicos de zinc aplicados en fábrica se utilizan ampliamente para la protección externa de tuberías de hierro dúctil. El zinc proporciona acción de sacrificio y puede formar productos de corrosión protectores, especialmente cuando se combina con una capa de acabado adecuada.

Los sistemas de aleación de zinc-aluminio pueden proporcionar una protección mejorada en entornos exigentes. Su valor debe evaluarse frente a la clasificación de corrosión del proyecto, la vida útil de diseño, las normas locales y los requisitos de cualificación del proveedor.

Las capas superiores bituminosas o asfálticas se aplican a menudo sobre revestimientos metálicos para mejorar la protección durante la manipulación y proporcionar una barrera inicial. Por lo general, no sustituyen una estrategia completa de control de corrosión en suelos agresivos.

El encamisado de polietileno es un sistema de protección instalado en campo que separa la tubería del contacto directo con el suelo. Se especifica habitualmente cuando se conoce la presencia de suelo corrosivo o cuando las condiciones varían a lo largo del trazado.

La eficacia del encamisado de polietileno depende en gran medida de la calidad de la instalación. Los desgarros, los solapes sin sellar, el suelo atrapado y el tratamiento deficiente alrededor de los accesorios pueden reducir su capacidad para aislar la tubería.

Los revestimientos epoxi adheridos por fusión y otros revestimientos de barrera especializados pueden considerarse para entornos severos o requisitos específicos del proyecto. Estos sistemas requieren una atención cuidadosa a la continuidad del revestimiento, la reparación de daños y la compatibilidad con las uniones en campo.

Algunos proyectos requieren un enfoque combinado, como un revestimiento de fábrica a base de zinc más encamisado de polietileno. La protección por capas puede justificarse cuando las consecuencias de una falla, el acceso para reemplazo o la incertidumbre de corrosión son elevadas.

Cuándo los revestimientos a base de zinc son la opción práctica predeterminada

Los revestimientos externos a base de zinc suelen ser una referencia práctica para tuberías enterradas de hierro dúctil porque proporcionan una protección duradera aplicada en fábrica sin añadir una complejidad significativa a la instalación en campo.

Son especialmente atractivos para proyectos con condiciones de suelo generalmente moderadas, entornos de zanja uniformes y necesidad de productividad de instalación predecible. La aplicación en fábrica también reduce la dependencia de la mano de obra en campo.

Los gerentes de proyecto deben confirmar la masa del revestimiento, la capa de acabado, la norma pertinente y los controles de calidad del fabricante. El lenguaje de la especificación debe definir requisitos medibles en lugar de limitarse a solicitar “tubería revestida de zinc”.

Un sistema a base de zinc puede ofrecer un sólido valor durante el ciclo de vida cuando su nivel de protección coincide con la clasificación del suelo. Sobreespecificar puede desperdiciar capital, mientras que subespecificar puede exponer al propietario a costos de renovación prematuros.

No suponga que los revestimientos de zinc eliminan la necesidad de una evaluación de corrosión. Los suelos altamente agresivos, el agua subterránea persistente, la contaminación industrial grave o las corrientes parásitas pueden requerir medidas adicionales de protección externa.

Los equipos de construcción deben proteger los revestimientos de fábrica durante la descarga, el almacenamiento, el corte y el relleno. Incluso un sistema de revestimiento robusto debe inspeccionarse para detectar daños mecánicos antes de cubrir la tubería.

Especifique claramente la responsabilidad de la reparación del revestimiento en campo. El contratista debe utilizar materiales de reparación aprobados y documentar las reparaciones, especialmente en extremos cortados, accesorios, conexiones de derivación y ubicaciones afectadas por equipos de manipulación.

Cuándo el encamisado de polietileno aporta verdadero valor al proyecto

El encamisado de polietileno se selecciona a menudo cuando el proyecto enfrenta suelos corrosivos, condiciones de terreno variables o incertidumbre que no puede resolverse económicamente mediante investigación adicional antes del inicio de la construcción.

También es útil para tuberías que atraviesan zonas corrosivas cortas pero significativas. En lugar de cambiar el material de la tubería o rediseñar el trazado, los equipos pueden aplicar protección externa específica donde sea necesaria.

La cuestión clave de gestión es la disciplina de instalación. El encamisado debe instalarse con solape suficiente, cierres seguros, juntas protegidas y un mínimo de puentes que puedan exponer las superficies de la tubería al contacto directo con el suelo.

Los accesorios, las válvulas y los componentes irregulares requieren atención especial porque su geometría genera más oportunidades de cobertura incompleta. La estrategia de corrosión debe cubrir todo el conjunto enterrado, no solo los tramos rectos de tubería.

Incluya los requisitos de encamisado en el método de trabajo y el plan de inspección del contratista. Los supervisores de obra deben verificar el estado del material, las dimensiones de solape, el método de cierre y el tratamiento de perforaciones antes de aprobar el relleno.

El encamisado de polietileno no es una solución para malas prácticas de zanja. Las piedras afiladas, los residuos de construcción y una cama de apoyo inadecuada pueden dañar la película y crear defectos evitables durante la instalación o los asentamientos posteriores.

Para las estructuras de acceso en superficie de la misma red, la durabilidad del material debe considerarse de manera coherente. Una tapa de registro de hierro dúctil2 correctamente especificada puede facilitar un acceso fiable en ubicaciones donde los equipos de mantenimiento necesitan entrar repetidamente.

Cómo elegir revestimientos de barrera para exposición severa

Los revestimientos de barrera de alto rendimiento son más adecuados cuando el riesgo de corrosión es claramente severo y el proyecto puede asumir los requisitos adicionales de especificación, inspección, manipulación y reparación que introducen.

Los ejemplos incluyen emplazamientos industriales altamente contaminados, suelos inusualmente salinos, zonas costeras de recuperación de terrenos y tuberías cercanas a infraestructura electrificada. En estos casos, los ingenieros de corrosión deben orientar la selección final del sistema.

Un revestimiento de barrera solo funciona según lo previsto cuando se mantiene su continuidad. Los arañazos, las discontinuidades, el tratamiento deficiente de las uniones en campo y los daños al revestimiento causados por materiales de cama pueden convertirse en puntos concentrados de ataque por corrosión.

Los gerentes de proyecto deben evaluar si la inspección del revestimiento puede aplicarse de manera realista. Los requisitos de inspecciones visuales, pruebas de discontinuidad, procedimientos de reparación y registros de aceptación deben establecerse antes de comenzar la adquisición.

Considere las uniones en campo desde el inicio. Un sistema de revestimiento con excelente rendimiento en fábrica puede crear puntos débiles si las áreas de unión no pueden protegerse de forma fiable bajo las condiciones reales de acceso a la zanja y clima del proyecto.

Los sistemas de barrera pueden aumentar el costo inicial, pero la economía del ciclo de vida puede favorecerlos cuando la excavación es disruptiva o costosa. Esto es común bajo carreteras, corredores ferroviarios, desarrollos densos e instalaciones industriales críticas.

La decisión debe comparar la exposición total al riesgo, no solo el precio de la tubería. Incluya la probabilidad de falla, las consecuencias de interrupciones, la gestión del tráfico, la respuesta ambiental, la excavación de emergencia, el impacto en los clientes y el acceso para futuras renovaciones.

Incorpore los requisitos de revestimiento en los controles de adquisición y construcción

Una especificación de revestimiento debe vincular las hipótesis de diseño con requisitos de entrega medibles. Debe indicar la base de clasificación del suelo, el sistema de revestimiento requerido, las normas aplicables, los métodos de inspección y las responsabilidades de reparación.

Los documentos de adquisición deben solicitar evidencia del fabricante sobre controles de aplicación del revestimiento, trazabilidad y conformidad del producto. Esto ayuda a evitar sustituciones tardías que parecen equivalentes pero no cumplen la estrategia de corrosión prevista.

En la entrega, inspeccione las tuberías y accesorios para detectar daños en el revestimiento, contaminación y deterioro relacionado con el almacenamiento. Mantenga los materiales revestidos alejados del agua estancada y de condiciones que puedan comprometer las superficies protectoras.

Coordine los requisitos de revestimiento con las uniones, la restricción de empuje, la protección catódica y la selección de accesorios. Una tubería funciona como un sistema, y una elección de revestimiento aislada no puede compensar componentes incompatibles.

Exija una reunión previa a la instalación que incluya al proveedor de tuberías, el contratista, el inspector y el representante de diseño. Esta reunión debe abordar la manipulación, las reparaciones del revestimiento, la instalación del encamisado, la documentación y los puntos de control.

Los registros de inspección deben ser proporcionales al riesgo del proyecto. En obras críticas, las fotografías y los registros basados en ubicación proporcionan evidencia útil de que las medidas de protección se instalaron antes de que la zanja quedara inaccesible.

No pase por alto las implicaciones para el cronograma. Los revestimientos especializados y los materiales de encamisado pueden requerir plazos de adquisición más largos, cuadrillas capacitadas o una inspección más detallada, todo lo cual debe reflejarse en el programa.

Utilice el costo del ciclo de vida y las consecuencias de la falla para tomar la decisión final

La mejor elección de revestimiento no siempre es la opción de menor costo en la etapa de licitación. Los gerentes de proyecto deben comparar el costo de la protección adicional con el costo previsto de reparación, interrupción y pérdida de servicio durante la vida útil del activo.

Para una línea rural de baja consecuencia en suelo moderadamente corrosivo, un sistema estándar a base de zinc puede ofrecer un valor adecuado. Para una tubería principal bajo el centro de una ciudad, la protección adicional puede ser financieramente racional.

Considere la capacidad de mantenimiento del propietario como parte de la decisión. Los activos que pueden inspeccionarse y repararse fácilmente pueden tolerar más riesgo que las tuberías profundas o inaccesibles con severas restricciones de excavación.

Documente la justificación en el registro del proyecto. Una nota concisa sobre la decisión de corrosión debe identificar los datos del emplazamiento, la protección seleccionada, las alternativas consideradas, las hipótesis y cualquier recomendación de monitoreo futuro para el propietario del activo.

Esta documentación protege la gobernanza del proyecto y respalda la planificación de futuras renovaciones. También ayuda a los equipos posteriores a comprender por qué se seleccionó un sistema de protección externa concreto para un tramo específico de tubería.

Conclusión: adapte la protección a la evidencia, la exposición y la importancia del activo

La selección de tipos de revestimiento para tuberías de hierro dúctil en condiciones de suelo corrosivo debe comenzar con información fiable del emplazamiento y terminar con un plan de protección construible e inspeccionable que se adapte a la importancia operativa de la tubería.

Los revestimientos a base de zinc proporcionan una base eficiente para muchos proyectos, mientras que el encamisado de polietileno y las barreras especializadas abordan una mayor incertidumbre o una exposición más agresiva. La respuesta correcta depende de las condiciones, no de la preferencia por un producto.

Los gerentes de proyecto logran el mejor resultado al vincular la evaluación de corrosión, el costo del ciclo de vida, la capacidad del proveedor, los controles de instalación y la documentación de aceptación. Ese enfoque disciplinado reduce el riesgo de mantenimiento evitable y protege el valor del proyecto a largo plazo.
