Revestimientos externos frente a internos para tuberías: protección fiable del agua potable

Para las tuberías de agua potable, la protección externa e interna resuelve distintos modos de fallo y debe especificarse como un sistema coordinado. Los recubrimientos externos protegen el hierro dúctil del suelo circundante, las aguas subterráneas, los efectos eléctricos parásitos y los daños de instalación. Los revestimientos internos protegen la calidad del agua transportada, mantienen el rendimiento hidráulico y limitan los productos de corrosión dentro de la tubería. Considerar una capa como sustituto de la otra deja una brecha en la estrategia de protección.

Para los equipos de calidad y seguridad, la cuestión práctica no es simplemente qué recubrimiento es «mejor». Se trata de si la combinación seleccionada se ajusta a la química real del agua, el entorno del suelo, las condiciones de almacenamiento, el método de unión y la capacidad de inspección del proyecto. Una elección incorrecta puede parecer visualmente aceptable en el momento de la entrega, pero generar posteriormente problemas de calidad del agua o de vida útil de los activos difíciles de diagnosticar.

El revestimiento interno protege la superficie en contacto con el agua

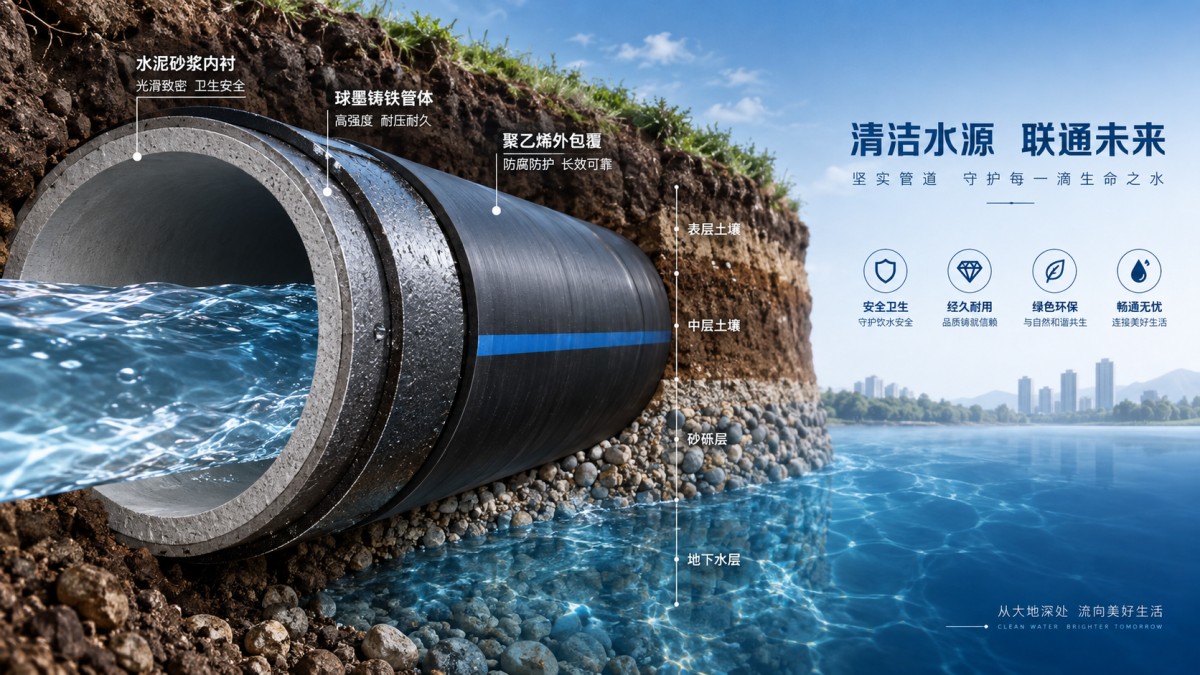

El revestimiento interno es la barrera para el agua potable. Su finalidad es evitar que la pared de la tubería reaccione con el agua y prevenir la rugosidad que puede reducir la capacidad de flujo o crear puntos de acumulación de depósitos. En los sistemas de tuberías de hierro dúctil, el revestimiento de mortero de cemento se utiliza ampliamente porque proporciona una barrera alcalina entre el agua y el sustrato de hierro. Pueden seleccionarse otros revestimientos cuando la química del agua, las condiciones de funcionamiento o las especificaciones del proyecto requieran un perfil de resistencia diferente.

La decisión más importante sobre el revestimiento interno viene determinada por el agua, no por el entorno exterior de instalación. El agua con características agresivas puede afectar un revestimiento mediante disolución, reblandecimiento, cambios de permeabilidad o ataque localizado en zonas dañadas. Un revestimiento que funciona bien con agua tratada relativamente estable puede requerir una evaluación más detallada cuando el agua de origen varía, cuando cambian los procesos de tratamiento o cuando la tubería funcionará de manera intermitente.

Por lo tanto, los controles de calidad deben ir más allá de confirmar que existe un revestimiento. Los inspectores deben buscar continuidad, grietas, mala adherencia, sustrato expuesto, zonas delgadas y daños alrededor de extremos cortados o modificaciones realizadas en campo. La manipulación de la tubería también es relevante: los impactos durante la descarga o la instalación pueden dañar un revestimiento interno incluso cuando el recubrimiento externo parece intacto.

La protección interna también debe considerarse en las interfaces. Las válvulas, accesorios, conexiones de brida, secciones de reparación y piezas de transición pueden introducir distintos materiales en contacto con el agua dentro de la misma tubería. Cuando un conjunto de aislamiento incluye unaVálvula hemisférica excéntrica, la especificación debe verificar que las superficies de la válvula en contacto con el agua y cualquier sistema de revestimiento aplicable sean adecuados para el mismo servicio de agua potable que la tubería adyacente de hierro dúctil. El revestimiento de la tubería por sí solo no puede controlar el rendimiento de todos los componentes de la trayectoria del agua.

El recubrimiento externo es una decisión relacionada con la corrosión del suelo

La protección externa aborda una exposición completamente distinta. Una vez enterrada, la tubería de hierro dúctil puede encontrarse con suelos de distinta retención de humedad, resistividad, contenido de cloruros, contenido de sulfatos, materia orgánica, contaminación industrial o interferencias eléctricas. Un recubrimiento externo estándar puede proporcionar protección durante la manipulación y protección ambiental inicial, pero no debe suponerse automáticamente que sea suficiente para todas las condiciones del suelo.

Entre los Tipos de recubrimiento para tuberías de hierro dúctil más comúnmente analizados, los sistemas externos pueden incluir capas metálicas aplicadas en fábrica, capas de acabado y envoltura suplementaria de polietileno u otras barreras especificadas. Sus funciones son diferentes. Un recubrimiento metálico puede proporcionar protección de sacrificio y favorecer la resistencia a la corrosión en condiciones normales de enterramiento. Una capa de acabado puede mejorar la resistencia durante la manipulación y reducir el deterioro de la superficie. La envoltura de polietileno crea una separación física entre la tubería y el entorno del suelo cuando el riesgo de corrosión externa requiere un control adicional.

La elección debe basarse en una evaluación del suelo del proyecto, en lugar de una preferencia genérica por el recubrimiento más grueso o más conocido. El espesor por sí solo no determina la idoneidad. Un sistema de recubrimiento puede parecer robusto, pero ser vulnerable donde se corta, raya, repara deficientemente o se instala en una condición de suelo fuera de su rango de servicio previsto. Por el contrario, un sistema bien seleccionado puede perder gran parte de su valor si la envoltura se rasga, las juntas quedan expuestas o el relleno contiene material afilado que daña la capa protectora.

No confunda la apariencia con la continuidad de la protección

Un error común de inspección es evaluar la protección interna y externa principalmente por la uniformidad visual a la salida de fábrica. La revisión visual es importante, pero no responde varias preguntas que determinan la fiabilidad en campo: ¿Se curó correctamente el revestimiento? ¿El recubrimiento está adherido o aplicado de forma uniforme? ¿Los extremos cortados están protegidos de acuerdo con el diseño? ¿La configuración de junta seleccionada mantendrá el sistema de protección después del montaje? ¿Se han identificado los daños antes de cerrar la zanja?

En los recubrimientos externos, las ubicaciones más vulnerables suelen ser prácticas más que teóricas:

• extremos de tubería y zonas de espiga afectadas por la manipulación o el corte en campo;
• zonas raspadas por equipos de elevación, rodillos o soportes de almacenamiento inadecuados;
• juntas donde los solapes de la envoltura, las cintas o los métodos de cierre están incompletos;
• conexiones con accesorios, válvulas, cámaras y estructuras con diferentes condiciones de corrosión;
• secciones expuestas a agua estancada, relleno contaminado o posible influencia de corrientes parásitas.

En los revestimientos internos, la atención debe centrarse en los daños causados por el transporte, corte, toma de derivaciones, perforación, montaje de juntas y limpieza. Las reparaciones en campo deben seguir el procedimiento aplicable del proyecto y ser compatibles con el revestimiento ya aplicado. Un parche improvisado que altere la química de la superficie en contacto con el agua o desprenda material bajo el flujo puede generar un problema de agua potable, incluso si restaura la apariencia visual de la pared de la tubería.

La especificación debe separar las dos funciones de protección

Una especificación fiable indica por separado los requisitos internos y externos. Combinarlos bajo una expresión amplia como «tubería de hierro dúctil protegida contra la corrosión» puede crear ambigüedad durante la adquisición y la inspección. El requisito interno debe identificar el tipo de revestimiento, el servicio de agua previsto, las expectativas relativas al estado de la superficie, el tratamiento de los extremos y las reparaciones en campo, así como los criterios de aceptación pertinentes. El requisito externo debe definir el sistema de recubrimiento o envoltura, la base ambiental para su selección, los daños permitidos, el método de reparación y los controles de instalación.

Esta separación es especialmente importante cuando la tubería se suministra con accesorios, juntas, válvulas y conexiones fabricadas procedentes de más de una línea de producción. La compatibilidad de materiales, el ajuste dimensional y el diseño hidráulico son necesarios, pero los sistemas de protección también deben estar alineados. Por ejemplo, una tubería puede tener un revestimiento interno adecuado, pero utilizar un accesorio sin protección en contacto con el agua, o puede emplear envoltura externa en la tubería recta dejando conjuntos de accesorios de alto riesgo insuficientemente protegidos.

Los controles de instalación suelen determinar el resultado

Incluso un sistema adecuado aplicado en fábrica depende de la disciplina en campo. La tubería debe almacenarse sobre soportes que eviten cargas puntuales y abrasión del recubrimiento. Los métodos de elevación deben evitar impactos y el contacto directo que pueda desportillar los bordes o raspar las capas protectoras. Antes de la colocación, las cuadrillas deben inspeccionar cada tramo en lugar de asumir que el estado entregado permanece sin cambios.

En las tuberías enterradas, la zanja y el relleno forman parte del sistema de protección. Las piedras afiladas, los residuos de construcción, las zonas saturadas y las prácticas deficientes de compactación pueden dañar los recubrimientos externos o la envoltura. Cuando se especifica envoltura de polietileno, la continuidad en los solapes, cierres y penetraciones requiere una inspección explícita. Una pequeña abertura puede permitir que el entorno del suelo entre en contacto con la tubería en una zona que se pretendía mantener aislada.

En el lado del agua, los procedimientos de lavado y puesta en servicio deben evitar la introducción de residuos que puedan desgastar o contaminar las zonas de revestimiento reparadas. Los equipos de calidad deben conservar registros de todos los cortes en campo, reparaciones de revestimientos, reparaciones de recubrimientos y desviaciones de la especificación de protección original. Estos registros hacen que las investigaciones posteriores de integridad sean más precisas y ayudan a distinguir un problema de material de un problema de instalación.

La decisión se basa en el mapeo de la exposición, no en una jerarquía universal de recubrimientos

La protección externa e interna de las tuberías debe seleccionarse después de mapear dos entornos: el agua que fluirá por el sistema y el suelo que lo rodeará. Cuando cualquiera de los dos entornos sea incierto o variable, el proyecto debe definir cómo se gestionará esa incertidumbre mediante ensayos, márgenes de diseño, protección suplementaria o controles de inspección.

Para los activos de agua potable, el mejor resultado suele ser una combinación especificada que pueda verificarse antes del enterramiento y mantenerse durante la instalación. Los revestimientos internos protegen el aspecto de salud pública e hidráulico de la tubería. Los recubrimientos externos protegen el activo enterrado de su entorno. Ambos requieren criterios de aceptación claros, prácticas de reparación disciplinadas y un tratamiento coherente en juntas y accesorios.
