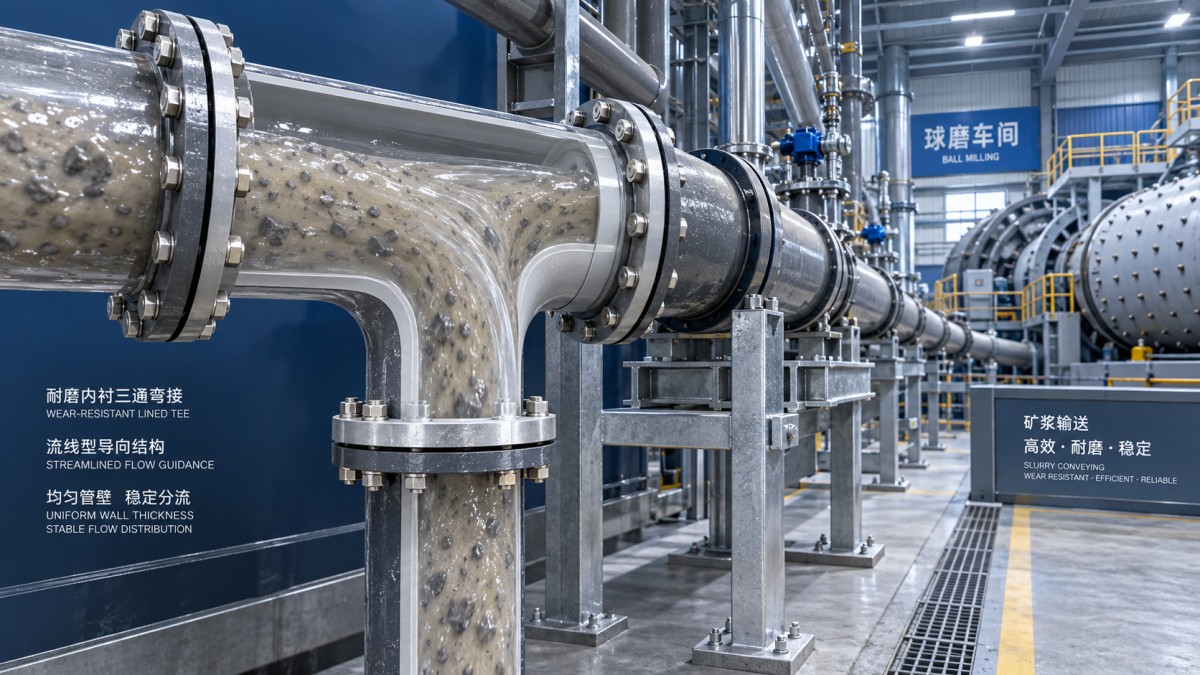

Prevención de turbulencia y erosión en conexiones de accesorios en T

En un circuito de molino de bolas, una conexión de tres vías rara vez es una simple derivación. Es un punto donde la pulpa, el agua de proceso o el agua de lavado cambia de dirección, se divide o se une a otra corriente. Ese cambio puede alterar los patrones de flujo de inmediato. Cuando la velocidad es alta o los sólidos son abrasivos, el resultado puede ser turbulencia localizada, pérdida de presión, adelgazamiento de paredes, vibración y, finalmente, una fuga que obliga a una parada inconveniente.

Los operadores suelen detectar los síntomas antes de identificar la causa: una conexión que requiere reparaciones repetidas, una línea de derivación que pierde estabilidad de flujo, ruido inusual en una unión o desgaste concentrado en un lado de la conexión. Prevenir estos problemas comienza por tratar la conexión de tres vías como un componente de control de flujo, no simplemente como un conector de tubería.

Por qué las conexiones de tres vías se desgastan más rápido

El fluido que circula por una tubería recta desarrolla un perfil de velocidad relativamente predecible. En una conexión en T o en Y, ese perfil se interrumpe. El flujo puede golpear la pared opuesta, separarse de la superficie, circular en una zona muerta o chocar con otra corriente. En el servicio de pulpa, cada movimiento brusco ofrece a las partículas suspendidas más oportunidades de impactar la pared y eliminar material.

La mayor erosión se encuentra habitualmente en el radio exterior de una curva, la entrada de la derivación, la pared opuesta de una T directa y las zonas inmediatamente aguas abajo de una unión mal alineada. Un pequeño error de instalación puede convertirse en un importante problema de mantenimiento porque la pulpa abrasiva sigue repetidamente la misma trayectoria dañina.

Las líneas de solo agua también pueden verse afectadas. Aunque el agua es menos abrasiva, la turbulencia puede generar fluctuaciones de presión, riesgo de cavitación en condiciones desfavorables y esfuerzos en las uniones o soportes. La geometría de la conexión, el acabado interno y las condiciones de operación son factores importantes.

Comience por la trayectoria del flujo, no por la descripción del catálogo

La primera pregunta práctica es cómo funciona realmente la línea. ¿La derivación transporta una corriente continua de pulpa, un flujo de lavado intermitente o una conexión de drenaje o instrumentación de bajo volumen? ¿La línea principal alimenta la derivación o la derivación entra en la línea principal? Estas configuraciones generan distintas zonas de impacto.

Una T estándar de 90 grados puede ser aceptable para agua limpia a velocidad moderada, pero suele ser una opción exigente cuando una pulpa densa debe realizar un giro brusco. Una Y de radio amplio, una conexión lateral o una derivación con un radio de giro mayor pueden reducir la intensidad del impacto. El objetivo no es eliminar toda la turbulencia —ninguna conexión de derivación puede lograrlo—, sino evitar crear una zona concentrada de impacto de partículas.

Al modificar una disposición existente, mire más allá de la propia conexión. Un reductor inmediatamente antes de una T puede acelerar el flujo hacia la unión. Una válvula colocada demasiado cerca aguas abajo puede crear una segunda perturbación antes de que la corriente se haya estabilizado. Del mismo modo, un tramo corto con un escalón interno o una junta desalineada puede anular las ventajas de un mejor diseño de conexión.

Detalles de instalación que determinan la vida útil

Muchos fallos prematuros están relacionados con la instalación. Antes de apretar una conexión de tres vías, confirme que las secciones de tubería de entrada y salida se unen sin forzar la conexión a su posición. La tensión de la tubería puede deformar una unión, crear una compresión desigual de la junta y someter el cuello de la derivación a esfuerzos adicionales durante los ciclos de presión.

• Compruebe la alineación del diámetro interior: Los diámetros internos deben unirse de la forma más uniforme posible. Un extremo de tubería sobresaliente, un revestimiento desplazado o el borde de una junta se convierten en un objetivo para el flujo abrasivo.
• Soporte cada ramal: Una derivación no debe soportar el peso ni la vibración de un tramo de tubería sin soporte. Utilice soportes adecuados cerca de la unión y permita el movimiento térmico cuando corresponda.
• Oriente la derivación de forma deliberada: Evite los tramos muertos orientados hacia arriba donde los sólidos puedan asentarse, salvo que la línea esté diseñada específicamente para lavado. En circuitos de pulpa, las zonas estancadas suelen ser el inicio de obstrucciones y desgaste irregular.
• Utilice la secuencia de apriete correcta: Para uniones bridadas o mecánicas, apriete uniformemente en patrón cruzado y siga el procedimiento de unión correspondiente. Una carga desigual puede causar fugas incluso cuando los componentes parecen intactos.
• Inspeccione las transiciones internas: Una unión externa puede parecer correcta mientras que un desnivel interno permanece oculto. Cuando el acceso lo permita, inspeccione antes de la puesta en marcha.

Resulta tentador resolver una fuga persistente aplicando más par de apriete. Esto puede dañar los pernos, deformar componentes o aplastar los materiales de sellado sin abordar el problema real: desalineación de tuberías, soporte deficiente, una superficie de sellado desgastada o condiciones de presión que superan el diseño de la unión.

Adapte el material y el revestimiento de la conexión al medio

La selección del material debe reflejar tanto el medio transportado como el ciclo de operación previsto. El agua limpia, las aguas residuales, la pulpa mineral abrasiva y el agua de proceso tratada químicamente no imponen las mismas exigencias a una conexión. El hierro dúctil ofrece un sólido rendimiento mecánico para muchas aplicaciones de agua, protección contra incendios, aguas residuales y tuberías industriales, especialmente cuando importan las cargas externas y la resistencia a la presión. Sin embargo, en secciones de pulpa abrasiva, los operadores deben evaluar si se requiere protección adicional contra el desgaste, un revestimiento interno adecuado o un componente de desgaste diseñado específicamente.

Los recubrimientos y revestimientos merecen la misma atención que el metal base. Los revestimientos de mortero de cemento se utilizan ampliamente en aplicaciones de agua, mientras que los sistemas epoxi pueden ser adecuados para determinados entornos corrosivos. En un área de molino de bolas, la pregunta es más específica: ¿resistirá el revestimiento el tamaño real de las partículas, la concentración de sólidos, la temperatura, el pH y la velocidad de flujo? Un recubrimiento seleccionado únicamente por su resistencia a la corrosión puede no ser la solución adecuada para una abrasión severa por deslizamiento.

Para el agua de servicios y las líneas auxiliares de proceso alrededor de un molino, una tubería de hierro dúctil correctamente seleccionada puede proporcionar una base duradera. Shanxi Datong Foundry Co., Ltd. fabrica tuberías de hierro dúctil, conexiones y anillos de sellado de caucho mediante procesos integrados de fundición y colada. Su gama deExportación de Tubería de Hierro Dúctil ISO2531 & EN545 abarca tamaños nominales de 80 mm a 2600 mm y está destinada a aplicaciones que incluyen suministro municipal de agua, protección contra incendios, aguas residuales y tuberías industriales. Las opciones de protección disponibles, como zinc metálico con recubrimiento bituminoso, revestimiento de mortero de cemento o recubrimiento epoxi, deben seleccionarse según el entorno de servicio y no solo por su apariencia.

Controle la velocidad antes de que controle la conexión

La velocidad es uno de los factores que más influyen en la erosión. A medida que aumenta la velocidad, la energía de impacto de las partículas crece rápidamente, especialmente donde la corriente gira bruscamente. La velocidad de operación correcta depende de las características de la pulpa y del objetivo del proceso, por lo que debe establecerse conforme a los requisitos de diseño de proceso y tuberías de la planta. Lo que los operadores pueden hacer es vigilar las condiciones que impulsan el flujo más allá de su rango previsto: válvulas parcialmente cerradas, cambios inesperados de bomba, líneas paralelas bloqueadas o una densidad de pulpa alterada.

Un aumento repentino de la presión diferencial a través de una disposición de derivación puede indicar restricción, acumulación o un fallo interno en desarrollo. No suponga que la bomba es la única fuente del problema. Una conexión de tres vías desgastada puede cambiar la división del flujo, y un depósito acumulado puede redirigir la corriente hacia una pared vulnerable.

Una rutina de inspección en campo que detecta el desgaste a tiempo

La inspección es más útil cuando está dirigida. Durante las paradas programadas, examine las zonas conocidas de alto impacto en lugar de buscar únicamente fugas externas evidentes. Compruebe el adelgazamiento de paredes, la pérdida de recubrimiento, manchas de óxido alrededor de las uniones, bridas deformadas, soportes flojos y marcas de vibración donde las tuberías entran en contacto con estructuras de acero.

Cuando el sistema lo permita, compare las mediciones de espesor de pared en la entrada de la derivación, el exterior de la curva y el tramo aguas abajo con las mediciones de una sección recta cercana. El patrón cuenta una historia. Una pérdida uniforme puede indicar abrasión o corrosión general; una pérdida muy localizada suele indicar turbulencia, desalineación o impacto directo. Registre estas observaciones junto con las condiciones de operación, como la velocidad de la bomba, la densidad y las horas transcurridas desde la inspección anterior. A lo largo de varios ciclos de mantenimiento, este registro resulta mucho más útil que sustituir conexiones solo después de que fallen.

Soluciones comunes que pueden empeorar el problema

Añadir una derivación más pequeña para “aumentar la presión” es un malentendido común. Restringir la derivación puede aumentar la velocidad local y agravar la erosión. Otra solución deficiente es colocar un parche rígido sobre una zona externa desgastada mientras se deja inalterada la obstrucción interna al flujo. El parche puede contener temporalmente la presión, pero la corriente abrasiva continúa atacando la misma ubicación.

Sustituir una T averiada por un componente idéntico sin revisar la alineación y la dirección del flujo también repite el problema original. Si un lado de cada sustitución se desgasta primero, la conexión está demostrando claramente que la disposición de las tuberías necesita atención.

Mantenga la conexión estable a lo largo del tiempo

Una conexión de tres vías fiable se logra mediante varias decisiones moderadas que actúan conjuntamente: una geometría adecuada para la dirección del flujo, un material y revestimiento adaptados al medio, una alineación interna uniforme, un soporte adecuado y una inspección periódica de las zonas de desgaste previsibles. Ninguna de estas medidas es extraordinaria por sí sola. Juntas, reducen la probabilidad de que una pequeña zona de flujo perturbado se convierta en fuente de pérdida de pulpa, inestabilidad de presión o una interrupción no planificada del molino.

Para los operadores, el criterio práctico es sencillo: la derivación debe transportar el flujo previsto sin fugas visibles, vibración anormal, acumulación de sólidos ni desgaste recurrente en el mismo lugar. Cuando aparezca cualquiera de estas señales, investigue pronto la trayectoria del flujo. Una corrección oportuna en una conexión de tres vías suele ser mucho más sencilla que gestionar una conexión averiada en plena producción.
