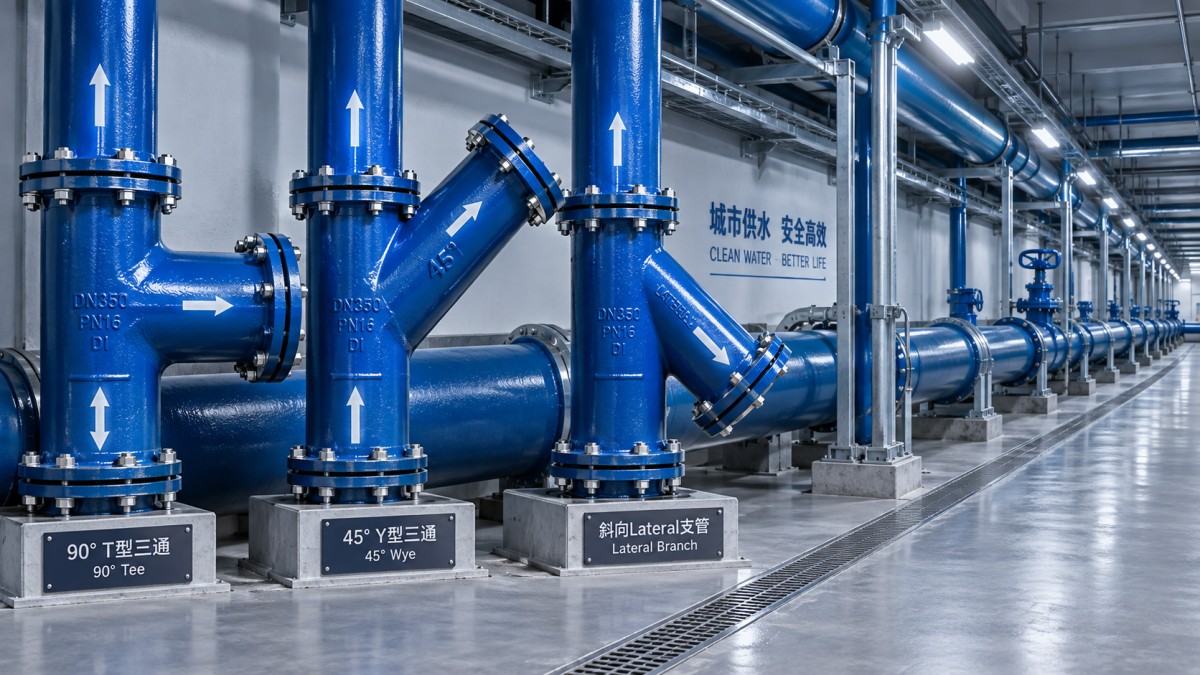

Accesorios de tres vías: cuándo utilizar conexiones de tubería en T, en Y o laterales

La selección de un accesorio de tres vías debe hacerse desde la trayectoria del flujo hacia afuera, no desde el símbolo del plano hacia adentro. Una T, una Y y una derivación lateral pueden conectar una tubería principal con una línea ramal, pero cada una implica cambios de dirección diferentes, requiere un espacio de instalación distinto y genera consecuencias hidráulicas y operativas diferentes. Una elección incorrecta puede seguir encajando físicamente, pero generar pérdidas de carga innecesarias, zonas propensas a la sedimentación, acceso difícil a las válvulas o una disposición que entre en conflicto con la restricción de empujes y los espacios libres para mantenimiento.

Para las redes de agua de hierro dúctil, la primera distinción es sencilla: utilice una T cuando el ramal deba salir de la principal aproximadamente a 90 grados; utilice una Y cuando el flujo deba dividirse o combinarse mediante una trayectoria angular más suave; utilice una derivación lateral cuando el ángulo del ramal esté determinado por la geometría del trazado, en lugar de por una división perpendicular o simétrica estándar. El detalle detrás de esta distinción determina si el accesorio seleccionado cumple los requisitos hidráulicos, constructivos y de ciclo de vida del proyecto.

Una T es primero un accesorio de disposición antes que un accesorio hidráulico

Una T crea un ramal en ángulo recto con respecto a la tubería de paso. Normalmente es la opción práctica cuando una tubería principal de distribución debe abastecer una calle lateral, una zona de servicio, una acometida de hidrante, una línea de proceso o una cámara de válvulas ubicada perpendicularmente a la ruta de transmisión o distribución. En obras municipales enterradas, esta geometría suele coincidir con las cuadrículas viales y los límites de parcelas, por lo que las T siguen siendo habituales incluso cuando una conexión angular produciría una transición de flujo más suave.

La principal limitación es el giro brusco. El agua que entra en el ramal debe cambiar de dirección de forma pronunciada, mientras que el flujo que continúa por la tubería de paso atraviesa la abertura del ramal. Esto genera una mayor turbulencia local que un ramal angular y puede producir un coeficiente de pérdidas menores más alto. Esta pérdida no es automáticamente decisiva: en un ramal corto con caudal bajo o intermitente, puede tener poca influencia en el rendimiento del sistema. Es más importante cuando el ramal transporta un caudal continuo considerable, cuando la presión disponible es limitada o cuando las bombas deben superar pérdidas acumuladas a lo largo de una red extensa.

Una T también merece una revisión más detallada cuando se prevén flujo inverso, inversiones frecuentes del flujo o condiciones transitorias. El ramal y la tubería de paso no deben considerarse hidráulicamente equivalentes simplemente porque sus diámetros nominales sean similares. El cálculo de diseño debe considerar la dirección de flujo prevista, la demanda del ramal, la posición de las válvulas y los escenarios operativos. Para un ramal grande en una tubería de transmisión, la geometría de la T puede afectar la distribución de presión lo suficiente como para justificar una disposición diferente o una transición más gradual.

Desde el punto de vista de la ejecución, la T suele ser el accesorio de tres vías más sencillo de replantear. La orientación de su ramal es fácil de establecer, y las conexiones perpendiculares pueden simplificar la disposición de las cámaras. Sin embargo, la aparente simplicidad puede ocultar un problema de restricción. La presión interna actúa sobre el ramal y los cambios de dirección de la tubería generan fuerzas desequilibradas. Las juntas restringidas, los bloques de anclaje u otros sistemas de anclaje aprobados deben diseñarse para la configuración real del accesorio, la clase de presión, las condiciones del suelo y cualquier posibilidad de que la presión de prueba supere la presión normal de operación.

Por qué una Y no es simplemente una “T mejor”

Una Y une o separa el flujo mediante ramales angulados, comúnmente de alrededor de 45 grados, aunque la configuración disponible depende del sistema de accesorios y de la especificación del proyecto. Su trayectoria más suave reduce la severidad del cambio de dirección en comparación con una T de 90 grados. Esto la hace útil cuando se espera que un ramal transporte un caudal significativo y el trazado físico puede acomodar el ángulo.

Las aplicaciones típicas incluyen una división de tubería que sigue corredores divergentes, una disposición relacionada con flujo por gravedad donde es importante una unión más suave, o una red presurizada en la que reducir la perturbación local justifica la mayor ocupación de espacio. En trabajos de transmisión de agua, una Y puede ser preferible cuando un ramal no es simplemente una pequeña toma, sino una línea operativamente importante que debe recibir o retornar flujo con una pérdida de energía manejable.

Sin embargo, una Y modifica la disposición civil. Un ramal a 45 grados se extiende más a lo largo de la principal que el ramal de una T y puede invadir un cruce de carretera, el límite de una servidumbre, un pozo de válvulas o una zona de separación de servicios. También puede desplazar las válvulas y los puntos de mantenimiento de la ubicación prevista en el plano original. Una mejora hidráulica no justifica un accesorio que obligue a una anchura de excavación inaceptable, entre en conflicto con servicios existentes o impida el acceso a las válvulas de aislamiento.

El término “Y” también puede resultar engañoso en los documentos de adquisición. Algunas partes lo utilizan de forma amplia para cualquier ramal angular, mientras que los fabricantes y las normas pueden distinguir entre Y iguales, Y reductoras y accesorios de ángulo específico. Los planos deben indicar los diámetros nominales de la tubería de paso y del ramal, el ángulo requerido, el tipo de conexión de extremo, el requisito de presión, el requisito de revestimiento o recubrimiento y la norma pertinente, y no limitarse a identificar un componente como una Y.

Las derivaciones laterales resuelven problemas de alineación, pero debe especificarse el ángulo

Una derivación lateral es un accesorio de ramal angular utilizado cuando el ramal no sale de la principal a 90 grados. En muchas especificaciones, “derivación lateral” se refiere particularmente a un ramal de 45 grados, pero la palabra por sí sola no proporciona información de ingeniería suficiente. Un proyecto puede requerir un ángulo de ramal de 30 grados, 45 grados u otro ángulo definido para alinearse con un corredor, evitar un obstáculo, entrar en una cámara o conectarse a una línea que no puede reubicarse.

El valor práctico de una derivación lateral es que puede reducir el número de codos necesarios para alcanzar la alineación del ramal. Menos accesorios pueden acortar el tiempo de instalación, reducir el número de juntas y simplificar el sistema de restricción. Sin embargo, este beneficio debe confirmarse con respecto a la progresiva real y al perfil de elevación. Un ramal angular puede resolver un conflicto en planta mientras crea un problema de elevación, especialmente cuando la profundidad de recubrimiento, el espacio libre de cruce o los requisitos de liberación de aire son estrictos.

Las derivaciones laterales suelen seleccionarse en una etapa tardía del diseño después de identificar una interferencia con servicios. Esto es arriesgado si la sustitución se considera un simple ajuste de dibujo. Cambiar una T por una derivación lateral modifica la ubicación del eje del ramal, la longitud de tramo disponible, la posición de las válvulas, la geometría de excavación y la dirección del empuje. También puede requerir longitudes de corte de tubería revisadas y planos de taller. Por tanto, la decisión debe cerrarse antes de la liberación de materiales, no dejarse para la improvisación en campo.

Evalúe el accesorio en la dirección del flujo real

La selección de accesorios de tres vías se vuelve más exigente cuando la tubería puede operar en más de una dirección. Una configuración que funciona bien como ramal divergente puede ser menos favorable cuando se combinan dos flujos, especialmente a velocidades desiguales. El equipo de diseño debe identificar el flujo normal, la dirección de suministro de emergencia, la dirección de lavado, los casos de funcionamiento de las bombas y cualquier uso previsto de interconexión. Esto es especialmente importante para sistemas diseñados para aislamiento por secciones, ya que un ramal que normalmente es una derivación de bajo caudal puede convertirse en una ruta de suministro durante condiciones de mantenimiento o interrupción.

La modelización hidráulica debe incluir las pérdidas de los accesorios cuando el ramal sea relevante para el comportamiento de la presión. Las hipótesis genéricas de pérdidas no deben utilizarse sin comprobar que representan la geometría pertinente, la división del flujo y la dirección del flujo. La diferencia entre una T igual, una T reductora, una Y y una derivación lateral no se limita al ángulo del ramal; la relación de diámetros y la distribución de velocidades también influyen en las pérdidas locales.

La compatibilidad de materiales es una cuestión de control del proyecto

Para las tuberías de hierro dúctil, el accesorio debe ser compatible con el sistema de tuberías en la junta, además de en el tamaño nominal. Confirme la compatibilidad de enchufe, brida, junta mecánica o junta restringida; el rango de diámetro exterior de la tubería; el tipo de junta; el recubrimiento y revestimiento; la clase de presión; y los requisitos de protección contra la corrosión. Un accesorio dimensionalmente similar pero fuera del sistema especificado puede alterar la secuencia de instalación o requerir piezas de transición no previstas.

Esto es especialmente relevante al conectarTubería de agua de hierro dúctil a un ramal con diferente diámetro, exigencia de presión o conexión de extremo. Un ramal reductor no es algo secundario. La reducción debe evaluarse teniendo en cuenta la velocidad prevista en el ramal, la disposición de válvulas y el requisito de mantenimiento. Un ramal de tamaño insuficiente puede satisfacer un cálculo de demanda a corto plazo, pero generar una velocidad excesiva o una flexibilidad operativa futura limitada.

Las normas citadas en los documentos del proyecto deben seguirse exactamente. Dependiendo del mercado y del sistema, las tuberías y accesorios de hierro dúctil pueden especificarse conforme a normas como ISO 2531, EN 545, AWWA C110/A21.10 o AWWA C153/A21.53. Estas referencias no eliminan la necesidad de verificar las dimensiones reales del accesorio, las condiciones de presión admisibles y los detalles de las juntas. La mezcla de componentes de diferentes familias de normas sin una revisión documentada de compatibilidad es una fuente recurrente de retrasos en obra.

La decisión debe tomarse antes de congelar la lista de materiales

Una secuencia de decisión útil comienza con la función del ramal. Si el ramal es perpendicular y su exigencia hidráulica es moderada, una T suele ser la solución directa. Si un caudal considerable debe dividirse o combinarse a lo largo de una ruta diagonal disponible, conviene evaluar una Y. Si el trazado exige una salida específica no perpendicular, una derivación lateral puede eliminar codos innecesarios, siempre que se definan su ángulo exacto y toda la geometría aguas abajo.

Antes de la aprobación, el accesorio de tres vías seleccionado debe verificarse frente a cuatro realidades del plano: la exigencia hidráulica tanto en operación normal como en contingencia; el eje físico y la elevación del ramal; los requisitos de válvulas, cámaras y acceso; y el diseño de restricción en el accesorio. Esta revisión es más valiosa que elegir basándose en el coste unitario inicial del accesorio. El componente menos costoso puede convertirse en la opción más cara si genera un rediseño evitable de la cámara, accesorios adicionales, una instalación difícil o una restricción hidráulica persistente.

Las T, las Y y las derivaciones laterales no son símbolos intercambiables. Son decisiones sobre cómo la tubería transportará el flujo, absorberá las fuerzas de presión, ocupará el sitio y seguirá siendo operable después de cerrar la zanja.
