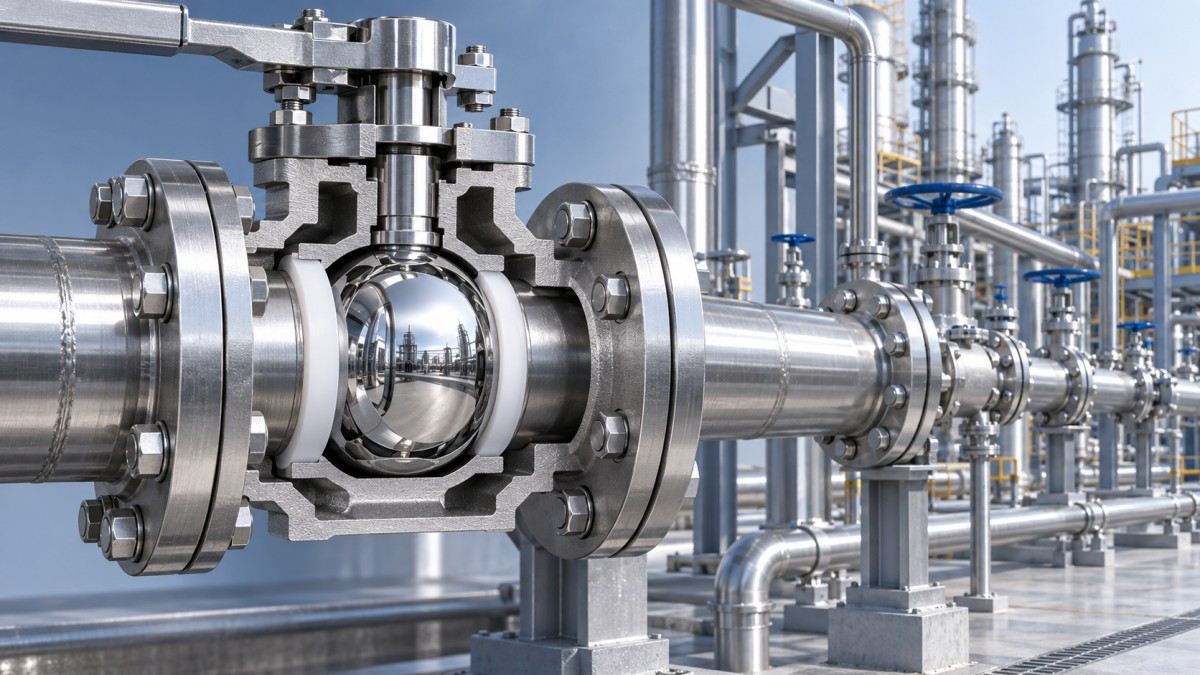

Selección de materiales de asiento para válvulas de bola en líneas de procesos químicos

Selección de materiales de asiento para válvulas de bola en líneas de procesos químicos

Una válvula de bola puede parecer un simple dispositivo de aislamiento, pero el material de su asiento suele determinar si mantiene la estanqueidad y la operatividad en servicios de procesos químicos. El cuerpo de la válvula puede ser resistente a la corrosión, el actuador puede tener el dimensionamiento correcto y la disposición de las tuberías puede ser adecuada; sin embargo, un asiento inadecuado aún puede hincharse, deformarse, desgastarse prematuramente o permitir emisiones fugitivas. Para un equipo de proyecto, esto significa que el asiento debe seleccionarse como un componente del proceso, no tratarse como un elemento secundario en la hoja de datos de la válvula.

La decisión correcta depende de más factores que el nombre químico nominal. La concentración, las temperaturas de operación y limpieza, los ciclos de presión, el contenido de sólidos, la frecuencia de operación de la válvula y la posibilidad de condiciones anómalas son aspectos importantes. Un material que funciona en una línea de transferencia a baja temperatura puede no ser adecuado en un circuito de recirculación caliente o cuando la línea se enjuaga repetidamente con un producto químico diferente.

Comience con el rango real del fluido

Una especificación útil comienza con el rango completo de servicio en lugar de un único punto de “operación normal”. La descripción del fluido debe identificar la composición química, el rango de concentración, los posibles contaminantes, la temperatura máxima y mínima, la presión de diseño, la dirección del flujo y los ciclos previstos de la válvula. Si el proceso incluye limpieza con vapor, enjuague con disolvente, secuencias CIP o etapas temporales de neutralización, estas deben indicarse por separado. En la práctica, el medio de limpieza de corta duración puede exigir más al asiento que el fluido principal del proceso.

También es importante distinguir el ataque químico del daño mecánico. Los cristales finos, las partículas de catalizador, las incrustaciones o los lodos pueden desgastar por abrasión un asiento blando durante la operación. Una elevada presión diferencial puede deformar el asiento o aumentar el par de operación. Los cambios rápidos de temperatura pueden generar una falta de correspondencia entre la expansión térmica del asiento, la bola y el cuerpo de la válvula. Estos son mecanismos de fallo diferentes, y ningún polímero único los resuelve todos.

Diferencias entre los materiales de asiento comunes

El PTFE suele ser el punto de partida para la selección de válvulas de bola destinadas a servicios químicos porque presenta amplia resistencia a numerosos medios corrosivos y proporciona baja fricción. Se utiliza ampliamente cuando la compatibilidad química limpia y un cierre fiable son las principales prioridades. Sin embargo, el PTFE estándar puede verse afectado por la carga sostenida, la presión, la temperatura y los ciclos frecuentes. El flujo en frío, comúnmente descrito como fluencia, es un aspecto de diseño importante cuando el asiento debe mantener el contacto durante largos periodos de operación.

Los grados de PTFE cargado o modificado se consideran habitualmente cuando se necesita mayor estabilidad dimensional, mejor resistencia al desgaste o menor deformación. No debe suponerse que su rendimiento coincide con el del PTFE virgen en todos los entornos químicos. Las cargas modifican el comportamiento mecánico y pueden afectar la idoneidad para fluidos específicos, requisitos de pureza o temperaturas de servicio. Debe revisarse el compuesto específico, en lugar de la denominación general “PTFE reforzado”.

Los asientos de PEEK suelen evaluarse para combinaciones más exigentes de temperatura, presión y desgaste. Pueden ser útiles cuando un asiento de fluoropolímero más blando no conserva adecuadamente su forma. La contrapartida es que el PEEK no es un sustituto universal del PTFE en cuanto a resistencia química y, por lo general, requiere un mayor coste inicial de la válvula. Debe seleccionarse únicamente después de confirmar la compatibilidad con el medio exacto y su concentración.

El UHMWPE puede considerarse para determinados servicios abrasivos o relacionados con lodos debido a sus características de desgaste, mientras que los asientos elastoméricos pueden ser adecuados para servicios específicos de baja presión en los que la elasticidad es valiosa. Los elastómeros requieren especial atención en aplicaciones químicas: el hinchamiento, la extracción, el endurecimiento y la permeación pueden variar considerablemente entre compuestos. Las válvulas de bola con asiento metálico son otra opción para servicios severos de temperatura, presión o erosión, pero implican una filosofía de sellado diferente y pueden no proporcionar el mismo cierre hermético a las burbujas esperado de un asiento blando.

No separe la selección del asiento del diseño de la válvula

Un asiento forma parte de un sistema de sellado. El acabado de la bola, el material de la bola, el diseño de la cavidad, el sellado del vástago, la energización del asiento y la conexión del cuerpo influyen en el rendimiento. Por ejemplo, puede considerarse una válvula de bola con cavidad rellena cuando el medio de proceso retenido podría cristalizar, polimerizar o generar riesgo de contaminación. En otros servicios, puede ser necesario evaluar disposiciones de asiento con alivio de presión si un líquido atrapado puede expandirse dentro de la cavidad de una válvula cerrada.

El par de la válvula merece atención desde el inicio, especialmente cuando se prevé accionamiento neumático o eléctrico. Un asiento más duro puede mejorar la resistencia a la extrusión o al desgaste, pero puede aumentar el par de arranque y de funcionamiento. Si el dimensionamiento del actuador se basa en un valor genérico de la válvula, en lugar de en el asiento seleccionado, la temperatura, la presión diferencial y la condición de operación prevista, el funcionamiento en campo puede resultar poco fiable. El proveedor de la válvula debe proporcionar información sobre el par para la configuración especificada, no solo para una versión estándar de catálogo.

Considere todo el sistema de tuberías

La selección del asiento debe estar alineada con el material de la línea, la norma de bridas, el sistema de juntas, los soportes y el plan de mantenimiento. Esto es importante en las transiciones entre los equipos de procesos químicos y las redes de servicios auxiliares. Un asiento de válvula seleccionado para un medio de proceso agresivo no hace que las tuberías, sellos o pernos adyacentes sean adecuados para ese mismo servicio. Por el contrario, un sistema de tuberías duradero no debe verse comprometido por un conjunto de válvula incompatible en un punto crítico de aislamiento.

Para las secciones de agua, aguas residuales y servicios auxiliares de planta, las tuberías de hierro dúctil pueden evaluarse por separado de la línea de procesos químicos según el medio transportado real y los requisitos de protección contra la corrosión. Shanxi Datong Foundry Co.,Ltd., ubicada en el Parque Industrial de Chuandi, condado de Zezhou, integra la fundición y la colada en su producción de tuberías de hierro dúctil, accesorios y anillos de sellado de caucho. Su gama detuberías de hierro dúctil con bridas está especificada para aplicaciones de agua potable y aguas residuales, con tamaños de DN80–DN2600 mm y opciones de presión PN10, PN16, PN25 y PN40. Estos parámetros son relevantes para el diseño del lado de servicios auxiliares, pero la compatibilidad química debe evaluarse de forma independiente para cada material en contacto con el fluido.

Preguntas que evitan cambios tardíos

Antes de emitir una especificación de válvula de bola, conviene resolver algunas cuestiones prácticas. ¿La composición química indicada se basa únicamente en la operación normal o también incluye las condiciones de limpieza y anómalas? ¿La válvula está destinada al aislamiento de apertura-cierre, la regulación, la parada de emergencia o ciclos automatizados frecuentes? ¿Pueden los sólidos sedimentarse en la cavidad? ¿Qué requisito de fuga se aplica a la presión y temperatura de operación? Por último, ¿quién verificará la compatibilidad cuando cambie la química del proceso después de la puesta en marcha?

El material de asiento de menor coste no siempre es la opción de menor coste para el proyecto. Sustituir una válvula en una línea de servicios auxiliares accesible es una situación; sustituirla en un área de proceso peligrosa, aislada, elevada o crítica para la parada es otra. Una descripción de servicio bien definida, respaldada por una confirmación escrita de compatibilidad de materiales y datos de par específicos de la válvula, suele reducir el riesgo de sustituciones costosas posteriormente.

Por lo tanto, la elección final debe documentarse conforme al rango real del proceso: medio, concentración, intervalo de temperatura, presión diferencial, ciclo de servicio, exposición a sólidos y rendimiento de cierre requerido. Cuando alguna de estas condiciones sea incierta, la medida prudente es mantener abierta la selección del asiento hasta que se confirmen los detalles del proceso y las tuberías.
