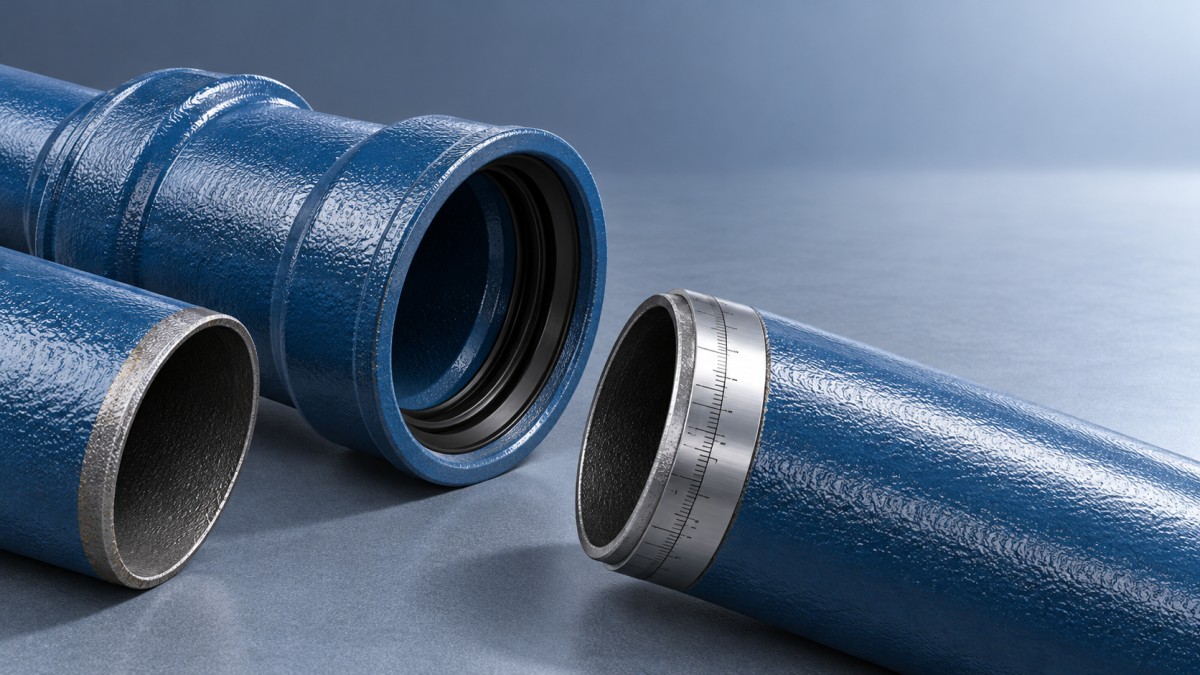

Selección de manguitos de doble campana: diámetro exterior de la tubería, juntas y clasificaciones de presión

Un manguito de doble enchufe debe seleccionarse según el diámetro exterior real de ambos extremos de tubería, la combinación aprobada de tubería y junta, y la capacidad de presión de la unión completa, no solo según el diámetro nominal. En una tubería de hierro dúctil, dos componentes con la misma designación DN pueden no ser compatibles si difieren sus normas dimensionales, perfiles de unión o tolerancias.

Esto es importante al sustituir un tramo dañado, conectar tuberías de distintos orígenes o cerrar un espacio entre extremos de tubería fijos. Un manguito inadecuado puede dificultar el montaje, dañar la junta o presentar fugas tras la presurización. Empiece por confirmar la compatibilidad dimensional y, a continuación, compruebe la idoneidad del sello, los límites de presión y si la instalación requiere una restricción axial o un manguito que pueda deslizarse completamente sobre un extremo de tubería.

Determine el tipo de conexión antes de comparar las dimensiones

«Manguito de doble enchufe» suele describir un accesorio con un enchufe en cada extremo, pero el nombre no especifica el diseño de la unión. Confirme si el accesorio propuesto utiliza juntas de inserción, compresión mecánica u otro sistema. Determine también si tiene un tope interno. Un manguito con tope puede ser adecuado para el montaje entre tramos de tubería móviles, pero no puede utilizarse automáticamente como manguito deslizante de reparación entre extremos fijos.

Para una conexión de reparación, compruebe que haya suficiente tubería recta y en buen estado expuesta para la instalación y que el accesorio pueda alcanzar su posición final sin que ninguno de los extremos quede con un acoplamiento insuficiente. El movimiento angular, la separación permitida entre extremos y la profundidad de inserción deben indicarse en el plano específico de la unión o en las instrucciones de instalación.

Si las limitaciones de acceso o montaje sugieren utilizar un accesorio distinto, puede incluirse en la revisión técnica una opción como manguito partido recto. El nombre del producto por sí solo no demuestra que sea equivalente: antes de considerarlo una alternativa, solicite información sobre su construcción, compatibilidad con la tubería, disposición del sello y documentación de presión.

Compruebe el diámetro exterior de la tubería en la zona de sellado

El diámetro nominal identifica una designación de tamaño, no una especificación dimensional completa. Solicite el rango de diámetros exteriores de tubería aprobado para el manguito y la norma aplicable a la tubería. Compruebe por separado ambos extremos, especialmente si la conexión incluye tubería existente, de distintos fabricantes o de diferentes materiales.

1. Prepare la zona de medición. Retire los depósitos sueltos y la contaminación sin dañar la tubería ni eliminar innecesariamente el revestimiento protector en buen estado.
2. Mida la zona de sellado prevista. Utilice una cinta para medir diámetros adecuada o un equipo de medición calibrado. Una lectura del diámetro basada únicamente en la circunferencia no permite detectar la ovalidad local.
3. Evalúe la falta de circularidad. Compruebe los diámetros en varias orientaciones e inspeccione si hay abolladuras, irregularidades de fundición o deformaciones cerca de los extremos cortados.
4. Compare con los límites documentados. Tanto el diámetro exterior medido como la ovalidad deben cumplir los requisitos aprobados de la unión; no debe esperarse que una junta compense una incompatibilidad no aprobada.

También importan el espesor y el estado del revestimiento. Un revestimiento de reparación grueso, la acumulación de corrosión o una superficie de sellado rugosa pueden afectar al montaje y al contacto de la junta. No rectifique la tubería para adaptarla sin un procedimiento aprobado, ya que podría reducir el espesor de pared o comprometer la protección.

Solicite un plano seccional de la unión que muestre el asiento de la junta, la profundidad del enchufe, la preparación requerida del extremo de la tubería y la referencia de inserción. El diámetro de la boca del enchufe por sí solo no describe la geometría de sellado. En el caso de tubería cortada, confirme la escuadría y el chaflán requeridos en lugar de imitar el aspecto de una unión distinta.

Seleccione el compuesto y la geometría del sello adecuados

El sello debe ser compatible tanto con el fluido transportado como con el perfil del enchufe. Dos anillos del mismo elastómero no son intercambiables solo porque coincida su tamaño nominal. La sección transversal, la dureza, las tolerancias de fabricación y la acción de compresión o sellado mediante labio prevista forman parte del diseño de la unión.

Estos son criterios de evaluación preliminar, no aprobaciones de materiales. Una declaración genérica como «caucho resistente al aceite» no es suficiente si se desconoce la composición del fluido. Por ejemplo, las aguas residuales pueden contener componentes que cambien la evaluación del sello.

Compruebe también el lubricante de instalación. Debe estar aprobado para la junta, el revestimiento de la tubería y las condiciones de servicio. Un lubricante incompatible puede afectar al rendimiento del elastómero; una lubricación insuficiente puede hacer que el anillo se enrolle, se retuerza o se desplace durante la inserción. Solicite la identificación y la trazabilidad del sello para poder verificar que los anillos suministrados corresponden a la especificación aprobada.

Interprete las presiones nominales como límites sujetos a condiciones

La designación de presión del accesorio no demuestra por sí sola que la conexión montada sea adecuada. Determine la presión de funcionamiento admisible del manguito, la junta, la combinación de tubería y la configuración de la unión específicas a la temperatura prevista. La conexión queda limitada por el componente aplicable con la clasificación más baja.

Al revisar la documentación del proveedor, distinga las siguientes condiciones de presión:

• Presión de funcionamiento sostenida: la presión de servicio, incluida la carga estática en el punto de instalación del accesorio.
• Presión transitoria: la presión máxima asociada a paradas de bombas, maniobras de válvulas u otros fenómenos hidráulicos.
• Presión de prueba en obra: la presión y el procedimiento permitidos para el conjunto instalado, que pueden diferir de la prueba de fábrica de un componente.

No dé por supuesto que un valor PN declarado cubre automáticamente todas las condiciones de sobrepresión o de prueba. Solicite los límites declarados de funcionamiento, máximos y de prueba conforme a la norma de producto aplicable, incluidas las restricciones de temperatura. Si no se ha determinado la presión de sobrepresión, se necesita una evaluación hidráulica antes de aprobar la conexión. La confirmación específica también puede ser necesaria si se producen ciclos de presión repetidos, en lugar de comparar con un único valor máximo.

La presión negativa requiere una evaluación independiente. No acepte automáticamente para servicio en vacío una unión adecuada para presión interna positiva, ni para condiciones en las que pueda entrar agua subterránea durante una despresurización. Solicite confirmación si esas condiciones son posibles.

Distinga la capacidad de sellado de la restricción axial

Una unión de enchufe estanca no es necesariamente una unión con restricción axial. La presión interna puede generar fuerzas axiales en codos, derivaciones, extremos cerrados y cambios de sección. No se debe atribuir a un manguito convencional sin restricción la capacidad de resistir esas fuerzas, salvo que su diseño aprobado indique expresamente que cumple esa función.

Revise la disposición de restricción de la tubería independientemente de la selección del sello. Según el diseño, esta puede incluir bloques de anclaje, anclajes, uniones con restricción axial u otra solución de ingeniería. Las condiciones del suelo, la excavación y la proximidad a un anclaje existente pueden afectar a la evaluación; la clasificación de presión por sí sola no es suficiente para determinarlo.

Del mismo modo, la deflexión angular permitida no autoriza una desalineación arbitraria. Monte y deflecte la unión únicamente según las instrucciones, manteniendo el acoplamiento requerido en ambos lados. Los asentamientos, las vibraciones o los movimientos térmicos deben mantenerse dentro de los límites documentados de la unión durante toda su vida útil.

Base la aprobación en documentación verificable

Antes de autorizar la compra de un manguito, prepare una hoja comparativa con las dimensiones medidas de la tubería, el plano de la unión, la especificación exacta de la junta, los límites de presión, los requisitos de instalación y las hipótesis de restricción. Identifique las normas aplicables a la tubería, el accesorio y el elastómero mediante su designación y edición cuando lo exija el proyecto. Una declaración general de cumplimiento normativo no sustituye la confirmación de compatibilidad entre los componentes propuestos.

Resuelva las discrepancias antes de la instalación. Si el diámetro exterior está fuera del rango aprobado, seleccione un accesorio cuya documentación cubra ese rango o una solución de transición adecuada. Si la capacidad de presión no está clara, solicite confirmación por escrito para el conjunto exacto. Si los extremos de tubería fijos impiden la secuencia de inserción especificada, cambie la configuración del accesorio en lugar de reducir el acoplamiento.

Durante la instalación, registre las marcas de inserción e inspeccione los indicadores accesibles de asentamiento de la junta antes de realizar las pruebas. Lleve a cabo la prueba de presión en obra conforme al procedimiento aprobado del proyecto y con las restricciones requeridas instaladas. Una prueba satisfactoria verifica el conjunto instalado bajo esas condiciones de prueba; no valida una sustitución de material no documentada ni amplía los límites de funcionamiento aprobados de la unión.
