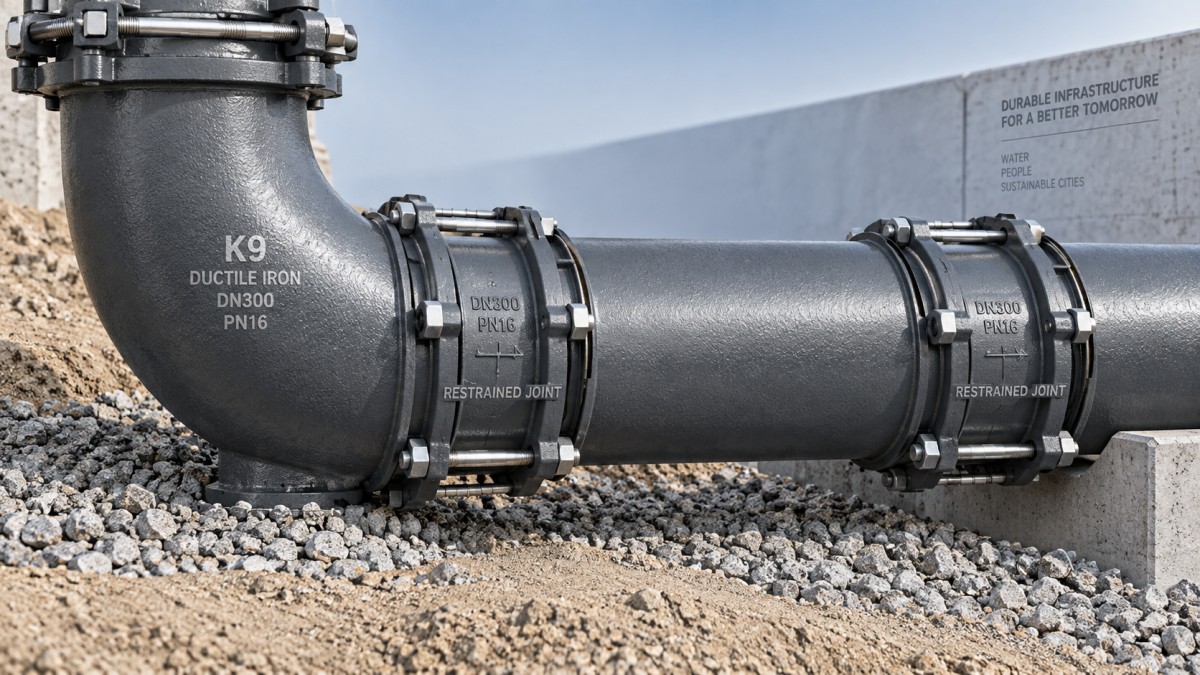

Cuándo necesitan juntas restringidas los codos de tubería de hierro dúctil K9

En un sistema de tuberías de fundición dúctil K9, un cambio de dirección requiere juntas restringidas cuando el empuje no puede resistirse de forma segura mediante un bloque de empuje diseñado o mediante otro sistema de anclaje aprobado. Entre las causas habituales se incluyen el espacio limitado para excavar, un terreno inadecuado, la presencia de servicios cercanos y las secuencias de construcción que impiden que el bloque alcance la resistencia necesaria antes de la prueba de presión.

K9 describe el espesor de la pared de la tubería; no significa que las juntas resistan la extracción axial. Una junta estándar de enchufe a presión proporciona estanqueidad y permite un movimiento limitado, pero no está diseñada para sujetar un cambio de dirección frente al empuje hidráulico. Por tanto, la decisión debe partir de cómo se transmitirá esa fuerza a un terreno estable, no únicamente de la clase de la tubería.

Empezar por la fuerza en el cambio de dirección

La presión interna genera una fuerza desequilibrada en cualquier punto donde una tubería cambie de dirección. En un cambio de dirección, esa fuerza tiende a empujar la pieza hacia fuera y puede sacar de sus enchufes los extremos de las tuberías adyacentes si no hay una resistencia suficiente.

En condiciones comparables, el empuje aumenta con la presión, el diámetro interior de la tubería y el ángulo del cambio de dirección. Una tubería de mayor diámetro soporta la presión sobre una superficie transversal más grande, mientras que un giro más cerrado produce un cambio mayor en la dirección de las fuerzas de presión. Incluso un cambio de dirección relativamente leve requiere un medio evaluado para resistir el empuje.

La presión utilizada en esa evaluación debe tener en cuenta los casos de diseño pertinentes. Considerar únicamente la presión de funcionamiento normal puede pasar por alto las cargas más altas generadas por las pruebas hidrostáticas o las sobrepresiones transitorias. Los cierres temporales de prueba también generan empuje y requieren sus propios sistemas de sujeción.

La resistencia de la tubería, la capacidad de estanqueidad de la junta y la restricción de la junta son comprobaciones distintas. El cuerpo de una tubería K9 puede ser adecuado para la presión especificada, mientras que su conexión de enchufe convencional puede seguir necesitando resistencia externa al empuje.

Cuándo sigue siendo práctico un bloque de empuje

Un bloque de empuje transmite la fuerza del cambio de dirección al terreno adecuado a través del hormigón. Puede ser una solución eficaz cuando hay espacio suficiente, el suelo de apoyo es fiable y la construcción puede conservar el terreno en el que se basa el diseño.

Su eficacia depende de algo más que del volumen de hormigón. La superficie de apoyo debe tener el área y la orientación calculadas, y debe apoyarse contra un terreno capaz de soportar la carga sin movimientos excesivos. No puede considerarse automáticamente que el hormigón colocado contra el relleno suelto de una zanja sea equivalente a un bloque apoyado contra un suelo intacto adecuado.

El acceso también es importante. El bloque debe permitir la inspección y el mantenimiento previstos de las juntas. Si el espacio que requiere se solapa con otro servicio, el límite de una propiedad o un corredor previsto para futuras excavaciones, la disposición puede resultar poco práctica aunque el cálculo hidráulico sea sencillo.

Cuando se cumplen estas condiciones, pueden ser adecuadas las juntas estándar sin restricción con un bloque de empuje correctamente diseñado. La restricción es necesaria cuando la disposición propuesta no puede proporcionar una trayectoria de carga fiable y no hay disponible una alternativa de anclaje adecuada.

Condiciones del emplazamiento que favorecen las juntas restringidas

Las zanjas congestionadas son un motivo habitual para utilizar restricción. En una calle con cables, desagües y otras tuberías, puede no haber espacio suficiente para la superficie de apoyo requerida por el bloque. Las juntas restringidas pueden transmitir la fuerza a través de un tramo diseñado de tubería conectada, reduciendo la dependencia de un gran bloque de hormigón justo detrás del cambio de dirección.

Un suelo débil, alterado o variable también influye en la decisión. El bloque puede requerir una superficie de apoyo poco práctica, o el terreno puede moverse demasiado para sostenerlo de forma fiable. Sin embargo, las juntas restringidas no eliminan el suelo de los cálculos. Por lo general, una tubería enterrada con juntas restringidas moviliza resistencia mediante su interacción con el terreno circundante. Por tanto, un suelo deficiente puede requerir un tramo restringido más largo, mejoras del terreno o un anclaje diseñado por separado.

Los cambios de dirección verticales requieren especial atención porque el empuje puede actuar hacia arriba o hacia abajo. No se puede simplemente girar una disposición adecuada para un cambio de dirección horizontal y dar por sentado que seguirá siendo suficiente. La cobertura, la resistencia al levantamiento, el nivel freático y la geometría de las piezas adyacentes pueden afectar al diseño.

La restricción también puede ser adecuada en lugares donde futuras excavaciones podrían retirar el terreno de apoyo de un bloque de empuje. Proporciona otro medio de distribuir la fuerza, aunque el tramo enterrado con juntas restringidas debe seguir contando con el apoyo del terreno previsto en su diseño.

El plazo de construcción es otro factor. Si las pruebas deben realizarse antes de que un bloque de hormigón alcance la resistencia especificada, el programa necesita una solución diseñada: tiempo de curado suficiente, un anclaje temporal diseñado o un sistema restringido adecuado. Un plazo límite no reduce el empuje generado durante las pruebas.

Restringir únicamente el cambio de dirección puede dejar la tubería expuesta a fallos

Una conexión restringida en un cambio de dirección transmite la fuerza a la siguiente tubería. Si esta se conecta a un enchufe sin restricción antes de que se haya desarrollado una resistencia suficiente, la separación puede producirse más adelante en la línea. Bloquear las juntas inmediatamente adyacentes a la pieza puede simplemente desplazar el punto vulnerable.

El diseño debe especificar la longitud restringida completa a los lados pertinentes del cambio de dirección. Esa longitud depende de la presión, el diámetro, la geometría del cambio de dirección, las propiedades del suelo, la cobertura, el nivel freático y el método de cálculo de la restricción. No existe una regla fiable según la cual todos los cambios de dirección necesiten el mismo número de tuberías restringidas.

Los cambios de dirección, las tes, los reductores, las válvulas y los extremos ciegos cercanos pueden influir en el mismo tramo de tubería. Sus fuerzas y longitudes restringidas deben considerarse conjuntamente, especialmente cuando las piezas están lo bastante próximas como para que interactúen sus sistemas de restricción.

Las tuberías expuestas y los tramos dentro de cámaras requieren un tratamiento distinto. No se puede dar por sentada la resistencia que proporciona una tubería enterrada en un tramo rodeado de aire. Los soportes, anclajes y conexiones estructurales deben proporcionar una trayectoria de carga adecuada para ese emplazamiento.

Elegir un sistema de juntas compatible, no solo una clasificación de restricción

Las juntas restringidas utilizan elementos mecánicos para resistir la separación. La disposición seleccionada debe ser adecuada para la combinación real de tubería y pieza, incluidos el diámetro exterior, la geometría del enchufe, la presión de servicio y la deflexión angular permitida. La clasificación K9, por sí sola, no garantiza esa compatibilidad.

Las conexiones de la pieza y de la tubería deben funcionar como un solo sistema. Una junta de tubería restringida no hace que automáticamente la conexión de enchufe de una pieza adyacente también esté restringida, y componentes con tamaños nominales similares pueden tener distintos requisitos de conexión.

La misma distinción se aplica al revisar piezas de conexión como un manguito de doble enchufe. El hecho de describirlo como un accesorio de tubería no demuestra que tenga capacidad de restricción axial. Si se encuentra dentro del tramo restringido calculado, su disposición de conexión debe mantener la trayectoria de carga requerida.

La adquisición debe especificar estos requisitos antes de la llegada de los materiales. Un suministro que incluya tuberías, accesorios y anillos de estanqueidad de caucho sigue necesitando especificaciones explícitas para las juntas. Las juntas de caucho proporcionan estanqueidad; la restricción axial procede del sistema de bloqueo diseñado o del anclaje externo.

Convertir el diseño en una instalación que pueda someterse a pruebas

Antes de emitir los planos y las órdenes de compra, reúna los datos que determinan la decisión: diámetro de la tubería, ángulo y orientación del cambio de dirección, presiones de funcionamiento y de prueba, margen para sobrepresiones transitorias, disposición de la zanja, cobertura, condiciones del nivel freático y parámetros de diseño del suelo. Estos datos determinan si es viable un bloque y cuánta restricción se necesita.

La documentación de instalación emitida debe especificar claramente lo siguiente:

• Qué juntas están restringidas y dónde termina cada tramo restringido.
• Qué tuberías, piezas, juntas y componentes de bloqueo forman el conjunto aprobado.
• Qué requisitos de inserción, acoplamiento y deflexión angular se aplican.
• Qué condiciones de cama de apoyo, relleno, anclaje y resistencia del hormigón deben cumplirse antes de las pruebas.
• Cómo resistirán la presión de prueba los cierres temporales y los tramos incompletos.

La inspección debe confirmar el montaje antes de que el relleno oculte las juntas. Según el sistema, esto incluye comprobar las marcas de inserción, el acoplamiento de los componentes de bloqueo y la deflexión permitida. Una conexión puede ser estanca inicialmente aunque una restricción montada incorrectamente no pueda soportar la carga prevista.

Las pruebas de presión deben realizarse de acuerdo con el estado de construcción supuesto en el diseño de restricción. Si se prueba una tubería con juntas restringidas parcialmente rellenada, puede haber menos resistencia del terreno disponible que en la instalación terminada. La ampliación posterior de la zanja, el traslado de una pieza o una excavación junto a un bloque también pueden invalidar las hipótesis originales.

La decisión adecuada consiste en determinar si la disposición propuesta transmite de forma continua el empuje del cambio de dirección a una resistencia fiable, tanto durante las pruebas como en funcionamiento. Cuando un bloque de empuje pueda hacerlo dentro de las condiciones disponibles en el emplazamiento, sigue siendo una opción válida. Cuando no pueda, especifique un sistema restringido compatible, con una extensión calculada, requisitos de montaje claros y una secuencia de pruebas que respalde el diseño.
