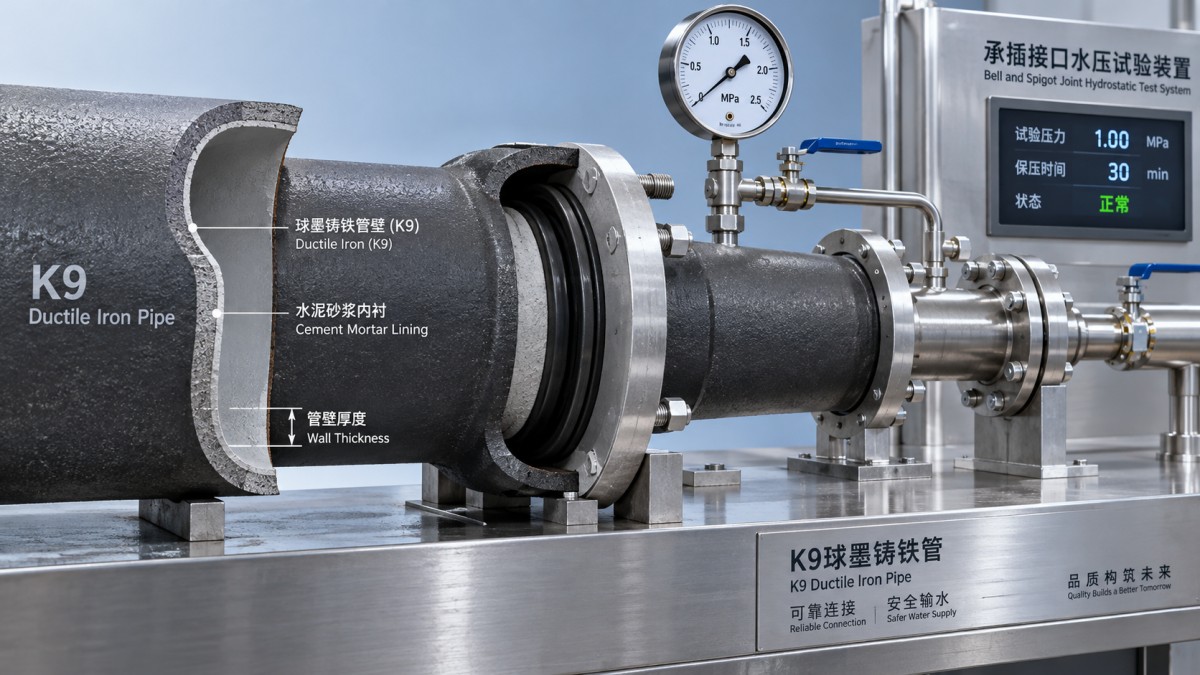

Cómo se relaciona la tubería de fundición dúctil K9 con las clases de presión de la norma ISO 2531

La tubería de hierro dúctil K9 no corresponde a una clase de presión universal según ISO 2531. K9 identifica una clase de espesor de pared, mientras que una designación de clase de presión indica la capacidad relacionada con la presión conforme a los requisitos de la norma aplicable. Cuando una especificación de tubería indica K9, pero un proveedor presenta un producto de clase C, esas designaciones por sí solas no permiten establecer ni la equivalencia ni el incumplimiento.

Esta distinción es importante durante la aprobación técnica: considerar K9 como una clasificación fija de presión puede llevar a aceptar una tubería o una junta que no satisfaga los requisitos de presión de operación, presión transitoria o ensayo en obra. La evaluación debe relacionar la edición de la norma especificada, el diámetro nominal, el espesor de pared y los límites de presión declarados para la configuración real de la tubería y sus juntas.

K9 describe el espesor, no un valor fijo en bar

En el sistema de clases K, el coeficiente de clase determina el espesor nominal de la pared de hierro en función del diámetro nominal. La relación habitual es:

e = K × (0.5 + 0.001 × DN)

Aquí, e es el espesor nominal de pared en milímetros, DN es el diámetro nominal y K es el coeficiente de la clase de espesor. Para K9, el coeficiente es 9. Aun así, deben consultarse las disposiciones de la norma aplicable sobre espesor mínimo, tolerancias de fabricación y productos a los que se aplica esta relación.

Esta fórmula explica por qué «K9» no puede interpretarse como «9 bar». También explica por qué la misma designación K en varios diámetros no establece una única capacidad de presión. La resistencia a la presión interna depende de la relación entre el diámetro y el espesor efectivo de pared, así como de las propiedades del material y las disposiciones de diseño empleadas para determinar la presión admisible.

El espesor nominal no es necesariamente el espesor mínimo utilizado en un cálculo de presión. Una revisión técnica debe tener en cuenta la tolerancia negativa de fabricación permitida y cualquier otro margen exigido por el método de diseño aplicable. El revestimiento de mortero de cemento y los recubrimientos externos no deben contabilizarse como espesor estructural de hierro.

La edición de la norma cambia la comparación

ISO 2531 ha empleado distintos sistemas de clasificación en sus diferentes ediciones. Las especificaciones anteriores suelen hacer referencia a clases de espesor como K9; las especificaciones posteriores de clase de presión utilizan designaciones C. Por lo tanto, un documento que solo indique «ISO 2531 K9» deja sin respuesta una cuestión importante: ¿qué edición y qué disposiciones de clasificación rigen el suministro?

No aplique una tabla de clases de presión de una edición a una designación de clase de espesor de otra sin una justificación documentada. La comparación técnica debe identificar los requisitos aplicables en materia de dimensiones, propiedades del material, cálculos de presión, tolerancias, juntas y ensayos.

Un proveedor puede ofrecer una tubería de clase de presión en lugar de la tubería K9 especificada. Esta sustitución requiere una revisión de conformidad, no un cambio de terminología. Aunque la capacidad de presión sea suficiente, las diferencias en el espesor de pared pueden afectar la evaluación de cargas externas, los requisitos de manipulación o las condiciones expresamente establecidas en la especificación del proyecto.

Considere tres límites de presión, no una única clasificación destacada

La documentación técnica presentada debe distinguir los términos de presión utilizados para el funcionamiento y los ensayos. Según las definiciones aplicables de ISO, los términos principales son:

• PFA — presión de funcionamiento admisible: presión interna que un componente puede soportar de forma continua en servicio, sin incluir las sobrepresiones transitorias.
• PMA — presión máxima de funcionamiento admisible: presión interna máxima que un componente puede soportar en servicio, incluidas las sobrepresiones transitorias.
• PEA — presión de ensayo admisible: presión hidrostática interna máxima que un componente recién instalado puede soportar durante el ensayo de corta duración especificado.

Estos límites responden a preguntas distintas. La presión normal de servicio debe evaluarse frente a la PFA; la presión máxima, incluidas las transiciones hidráulicas, debe evaluarse frente a la PMA. El ensayo hidrostático en obra propuesto debe mantenerse dentro de la PEA del sistema ensamblado y cumplir el procedimiento de ensayo aplicable.

Un certificado de ensayo hidrostático de fábrica no sustituye esta evaluación. Los ensayos de producción demuestran el cumplimiento de los requisitos de ensayo de fabricación especificados; su presión de ensayo no debe considerarse la presión de servicio continua. Tampoco debe aceptarse una cifra única de «presión máxima» del proveedor sin aclarar si se refiere a PFA, PMA, PEA o a la presión de ensayo de producción.

El componente limitante puede no ser el tubo recto

La idoneidad para la presión se aplica al conjunto completo de la tubería. Las juntas de enchufe, las juntas con restricción axial, las bridas, los accesorios, las válvulas, los adaptadores y las juntas de estanqueidad pueden tener límites distintos de los del tubo recto. Por tanto, un cálculo del tubo recto no permite establecer por sí solo la presión admisible de la conducción instalada.

El rendimiento de las juntas también depende de la configuración declarada. Compruebe si las clasificaciones declaradas son válidas con la desviación angular propuesta, si se proporciona restricción axial y si el material de la junta de estanqueidad es adecuado para el fluido transportado y la temperatura de servicio. No debe suponerse que las versiones con y sin restricción axial tienen los mismos límites.

La capacidad de presión y la resistencia al empuje son verificaciones distintas. Una junta sin restricción axial puede ser adecuada para la presión interna y, aun así, requerir bloques de anclaje calculados u otros elementos de restricción en codos, tes, reductores y extremos cerrados. Seleccionar una tubería de mayor espesor no elimina estos requisitos.

Las instalaciones enterradas requieren otra evaluación: profundidad de recubrimiento, cargas de tráfico, cama de apoyo, soporte del suelo y calidad de instalación. Cumplir los requisitos de presión interna no demuestra automáticamente la suficiencia frente a cargas externas, especialmente al evaluar una alternativa de clase de presión con una pared más delgada que la K9 especificada.

Procedimiento práctico para aprobar una especificación K9

Cuando la documentación presentada incluya terminología K y C, organice la revisión por diámetro nominal y configuración real de cada componente. Una declaración general de equivalencia rara vez basta para una lista de tuberías con varios diámetros.

1. Establezca la base contractual. Registre la edición de ISO 2531 especificada e indique si K9 es obligatorio o si puede proponerse un diseño equivalente. Identifique cualquier requisito independiente de instalación, juntas, recubrimientos y ensayos.
2. Defina el rango de presiones. Obtenga la presión de funcionamiento de diseño, la presión máxima incluida la sobrepresión transitoria y la presión de ensayo en obra propuesta. Utilice los valores de diseño en los puntos pertinentes de la conducción, no solo el ajuste de descarga de la bomba.
3. Solicite documentación específica para cada diámetro. Obtenga el espesor nominal y el espesor mínimo permitido del hierro, los valores declarados de PFA/PMA/PEA, el tipo de junta y la base de cálculo o de tabla normativa que respalda las clasificaciones.
4. Verifique el conjunto. Compare las presiones requeridas con los límites de cada componente que contenga presión. Revise la desviación, la restricción, la temperatura y las demás condiciones asociadas a esos límites.
5. Resuelva expresamente cualquier sustitución. Documente si el producto propuesto satisface los requisitos de presión, estructurales, dimensionales y contractuales. Si no corresponde a la clase de espesor especificada, obtenga la aprobación de diseño requerida en vez de describirlo como automáticamente equivalente.

La documentación de respaldo debe vincularse con los productos ofertados mediante planos, marcados, registros de inspección e información de trazabilidad. Una tabla genérica de catálogo resulta menos útil si no identifica el diámetro, la disposición de las juntas o la edición de la norma aplicable a la tubería suministrada.

Mantenga separadas las aprobaciones de componentes no relacionados

Un paquete mixto de infraestructura también puede incluir elementos comoTapa de pozo de hierro dúctil2, identificados como productos de hierro dúctil. El hecho de compartir el material no hace que la documentación de conformidad de estos elementos sea aplicable a las tuberías a presión. Mantenga la aprobación de las tapas separada de la revisión de tuberías conforme a ISO 2531; la identificación del material por sí sola no demuestra ni la capacidad de presión de la conducción ni el rendimiento de la tapa frente a las cargas.

Redacción de un requisito de aceptación inequívoco

Cuando el diseño exija específicamente K9, indique la edición de la norma aplicable y los requisitos de espesor, y especifique por separado los límites de presión requeridos y las condiciones de las juntas. Cuando se permita seleccionar una clase de presión, especifique el rango de presiones y los criterios estructurales y de instalación adicionales, en lugar de basarse en una conversión informal de K9 a C.

Un registro de aceptación útil identifica, para cada DN, la clasificación ofertada, el espesor mínimo de pared, la configuración de las juntas y los valores declarados de PFA, PMA y PEA. Cualquier clasificación que falte, conversión sin explicación o discrepancia entre la documentación de la tubería y la de las juntas debe mantenerse como una cuestión técnica pendiente, no quedar oculta tras una declaración general de que el producto «cumple con ISO 2531».
