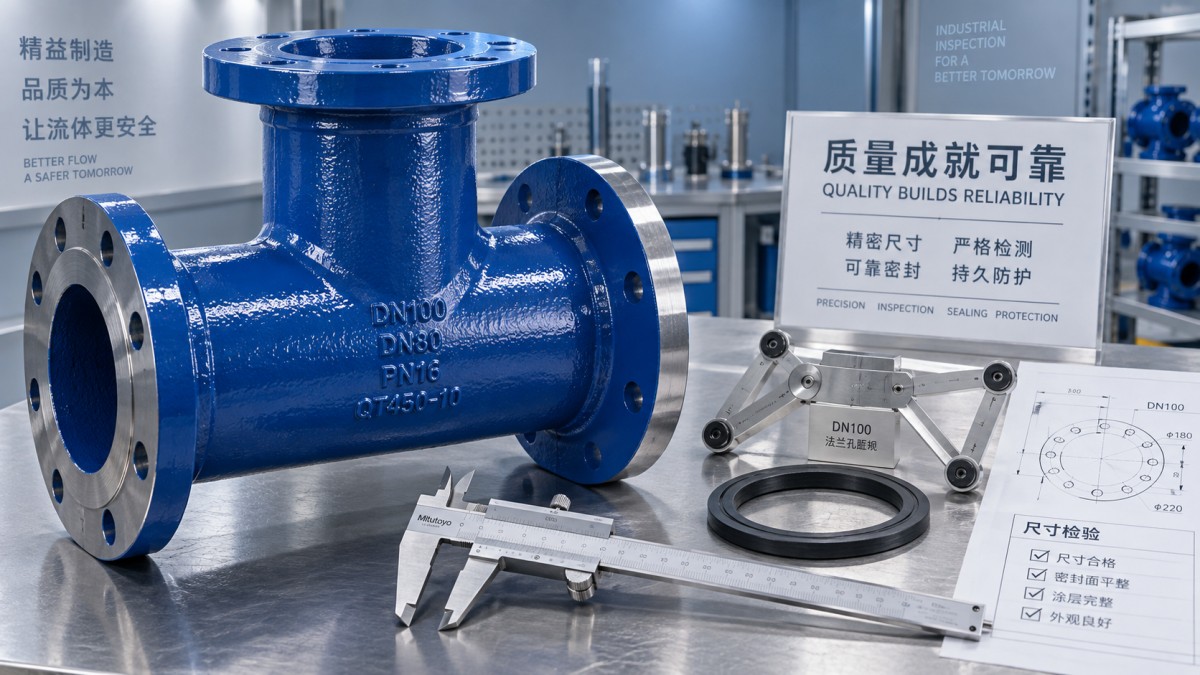

Puntos de inspección para accesorios en T en redes de tuberías presurizadas

Puntos de inspección para accesorios de tres vías en redes de tuberías a presión

En las redes de tuberías a presión, cada accesorio de tres vías debe soportar la presión interna, mantener un sellado fiable y preservar la estabilidad del flujo en las conexiones de derivación. Para los responsables del control de calidad y la seguridad, la inspección sistemática de las dimensiones, la integridad de la fundición, la calidad del revestimiento, las superficies de unión y el rendimiento a presión es esencial para prevenir fugas, roturas y costosos tiempos de inactividad. Esta guía describe los puntos de inspección críticos para los accesorios de tres vías de hierro dúctil antes de su instalación y puesta en servicio.

Una conexión de derivación rara vez es un detalle menor. Modifica la trayectoria de carga en la tubería, introduce una perturbación local en el flujo y, a menudo, se convierte en un punto de consecuencias importantes durante las pruebas de presión o el mantenimiento posterior. Un accesorio de tres vías puede ser una T, una T reductora u otra configuración de derivación, pero la lógica de inspección es similar: verificar que el componente suministrado sea el componente diseñado y confirmar después que el estado de su material y sus interfaces de unión sean adecuados para las condiciones de operación.

Comience con la trazabilidad y la compatibilidad de diseño

La inspección debe comenzar antes del examen visual. Compruebe la especificación de compra, los planos aprobados, la lista de embalaje y la identificación de la fundición frente al accesorio real. Deben estar claros el diámetro nominal de la conducción principal y de la derivación, la clase de presión o presión de diseño, el tipo de conexión de extremo, el requisito de revestimiento, el sistema de recubrimiento y la norma de proyecto aplicable. Un accesorio puede parecer estar en buen estado y, sin embargo, ser inadecuado si el tamaño de la derivación, la disposición de los enchufes, la perforación de la brida o la presión admisible difieren del diseño aprobado.

Un proyecto puede hacer referencia a normas como ISO 2531, EN 545, EN 598 o normas AWWA pertinentes para accesorios, pero su aplicabilidad depende de las condiciones de servicio y de los requisitos contractuales. Los inspectores no deben asumir que la designación de una norma por sí sola resuelve todas las cuestiones. La presión de servicio, el medio, el entorno externo, la disposición de anclaje y el rendimiento de recubrimiento requerido deben seguir verificándose frente a los documentos del proyecto.

La trazabilidad es particularmente útil cuando aparece una no conformidad más adelante. Las marcas deben permanecer suficientemente legibles para vincular el accesorio con su lote, colada, registro de producción o documentación de inspección, según lo requiera el pedido. Si el repintado o la manipulación en obra ocultan los identificadores, regístrelos antes de la instalación.

Comprobaciones dimensionales: más que el tamaño nominal

Un accesorio de tres vías de hierro dúctil debe acoplarse correctamente con las tuberías de conexión, prensaestopas, juntas, bridas o acoplamientos. Mida las dimensiones principales utilizando herramientas calibradas adecuadas para la tolerancia que se va a verificar. Los puntos importantes incluyen la profundidad del enchufe, la longitud de inserción del espigo cuando corresponda, el diámetro exterior en la zona de unión, el diámetro exterior de la brida, el patrón de orificios para pernos, el estado de la cara, el ángulo de derivación y las dimensiones generales de centro a extremo.

El ángulo de derivación merece atención porque un pequeño error angular puede generar tensión de montaje en una disposición rígida de tuberías. Del mismo modo, una T reductora debe revisarse como una geometría completa, no simplemente como un diámetro principal y un diámetro de derivación menor. Las dimensiones incorrectas de la línea central pueden obligar a los equipos de campo a forzar la tubería hasta su posición. Esta práctica puede precargar las uniones y aumentar la probabilidad de fugas durante la puesta en marcha.

En los extremos con brida, inspeccione los orificios para pernos en cuanto a número, diámetro, espaciado y alineación. En los extremos con enchufe, inspeccione el asiento de la junta, la ranura de retención cuando exista y el perfil interno. Una comprobación visual por sí sola puede no detectar un enchufe irregular o una imperfección que impida que un anillo de sellado de goma se asiente uniformemente.

Integridad de la fundición y estado de la superficie

El hierro dúctil proporciona una resistencia y tenacidad útiles para redes de agua y servicios públicos a presión, pero la calidad de la fundición sigue siendo fundamental para la fiabilidad. Inspeccione el cuerpo, las transiciones de los cubos, la intersección de la derivación y los cuellos de las bridas con iluminación adecuada. Busque grietas, solapes, pliegues, uniones frías, porosidad visible, inclusiones de arena, rebabas afiladas, rectificado excesivo y zonas con una textura superficial inusual.

La unión entre la conducción principal y la derivación es especialmente importante. Es donde la geometría cambia de forma brusca y donde pueden combinarse la carga de presión, las cargas de instalación y posibles movimientos del terreno. Una reparación local o un rectificado intenso en esta zona debe evaluarse según los criterios de aceptación aplicables, en lugar de aceptarse sin más. La cuestión no es el aspecto cosmético, sino si se han preservado la continuidad de la pared y el espesor de sección requerido.

Cuando el proyecto requiera exámenes complementarios, como escaneo dimensional, verificación ultrasónica de espesor, examen por partículas magnéticas o pruebas de presión documentadas, utilice el método y los criterios de aceptación especificados. No sustituya una evaluación visual informal por una prueba requerida. Por el contrario, evite imponer pruebas adicionales sin considerar si el método es técnicamente pertinente para el diseño del accesorio y los requisitos contractuales.

Inspeccione por separado los recubrimientos, revestimientos y superficies de unión

El recubrimiento externo y el revestimiento interno protegen lados diferentes del accesorio y deben evaluarse de forma independiente. La superficie externa puede estar expuesta a suelo enterrado, humedad, manipulación mecánica o exposición atmosférica. La superficie interna puede estar expuesta a agua potable, agua bruta, aguas residuales u otro medio con sus propios requisitos de corrosión e higiene. Confirme que el sistema especificado esté presente y que su estado no se haya visto comprometido durante el almacenamiento o el transporte.

Busque metal desnudo, ampollas, descamación, poros, daños por impacto, cobertura deficiente de bordes, contaminación y retoques incompletos. Puede ser necesario medir el espesor del recubrimiento cuando así lo exija la especificación, pero las lecturas deben tomarse con un medidor calibrado adecuado e interpretarse de acuerdo con el sistema de recubrimiento pertinente. Un único valor de espesor no demuestra la calidad general si la adherencia, la cobertura o la preparación de la superficie son deficientes.

Las superficies de unión requieren un estándar de limpieza más estricto. Los interiores de los enchufes, las zonas de contacto de las juntas, las caras de las bridas y los orificios para pernos deben estar libres de recubrimiento suelto, arenilla, cascarilla de óxido y daños que puedan interferir con el sellado. El recubrimiento de reparación no debe acumularse en un asiento de junta ni en una cara de brida. Ese defecto aparentemente pequeño puede provocar una compresión desigual y una fuga que solo aparece después de presurizar la línea.

Capacidad de presión y preparación para las pruebas

Una prueba de presión es un evento del sistema, no solo del accesorio. Antes de las pruebas hidrostáticas, confirme que el accesorio de tres vías instalado disponga de una restricción de empuje o anclaje adecuados cuando el diseño lo requiera. Los cambios de dirección y las conexiones de derivación generan empuje hidráulico. Un accesorio que supera una prueba de fábrica puede desplazarse o separarse en campo si la restricción de las uniones, los bloques de anclaje de hormigón, las uniones restringidas o las condiciones de soporte circundantes son inadecuadas.

Durante la inspección previa a la prueba, verifique la colocación de las juntas, la secuencia de apriete de los pernos en las uniones con brida, las disposiciones de aislamiento de la derivación, los puntos de venteo y el soporte de las tuberías conectadas. Las bolsas de aire pueden distorsionar los resultados de las pruebas e introducir riesgos evitables. La presión de prueba, la duración, el método de fuga admisible y la zona de exclusión de seguridad deben seguir el procedimiento del proyecto y los requisitos locales aplicables; no deben seleccionarse a partir de una regla general.

Si se produce una fuga, registre su ubicación antes de desmontar. Distinga entre una fuga en una interfaz de junta, una cara de brida dañada, pernos flojos o con apriete desigual, residuos de recubrimiento en un enchufe y un posible defecto en el cuerpo del accesorio. Tratar todas las fugas como “problemas de juntas” puede ocultar la causa real y repetir la falla en la siguiente conexión de derivación.

Adapte la inspección a toda la conexión

Un accesorio de tres vías no debe inspeccionarse de forma aislada de los componentes adyacentes. Los elementos de transición suelen determinar si el conjunto puede absorber variaciones de tolerancia y seguir siendo funcional. Para trabajos de reparación o conexiones entre secciones compatibles con enchufe, puede considerarse unmanguito de doble enchufe dentro de la disposición general de accesorios, siempre que se verifiquen sus dimensiones, clase de presión, tipo de unión y requisitos de restricción para la línea específica.

El control de fabricación también es importante antes de que el accesorio llegue a la obra. Shanxi Datong Foundry Co.,Ltd., ubicada en el Parque Industrial Chuandi, condado de Zezhou, integra procesos de fundición y colada para tuberías de hierro dúctil, accesorios y anillos de sellado de goma. Para los compradores y equipos de proyecto, una ruta de producción integrada puede hacer más directa la coordinación del material, la geometría de los accesorios y los componentes de sellado, pero la inspección de recepción debe seguir basándose en la especificación aprobada y no en suposiciones sobre el origen.

El registro de inspección más útil es práctico: identifique el accesorio, indique su ubicación o punto de instalación previsto, documente las mediciones y los hallazgos visibles, conserve los certificados o registros de prueba pertinentes y fotografíe cualquier no conformidad antes de su corrección. Esto crea un historial de entrega defendible y proporciona a los equipos de mantenimiento información significativa si la conexión de derivación se revisa años después.

Para redes críticas para la seguridad, autorice un accesorio para su instalación solo después de revisar conjuntamente la compatibilidad de diseño, el estado de la fundición, la integridad de las uniones, los sistemas de protección y la preparación de las pruebas. La derivación es donde pueden coincidir varias pequeñas desviaciones. Detectarlas antes del relleno o de la puesta en marcha suele ser mucho más sencillo que diagnosticar una fuga bajo una tubería en funcionamiento.
