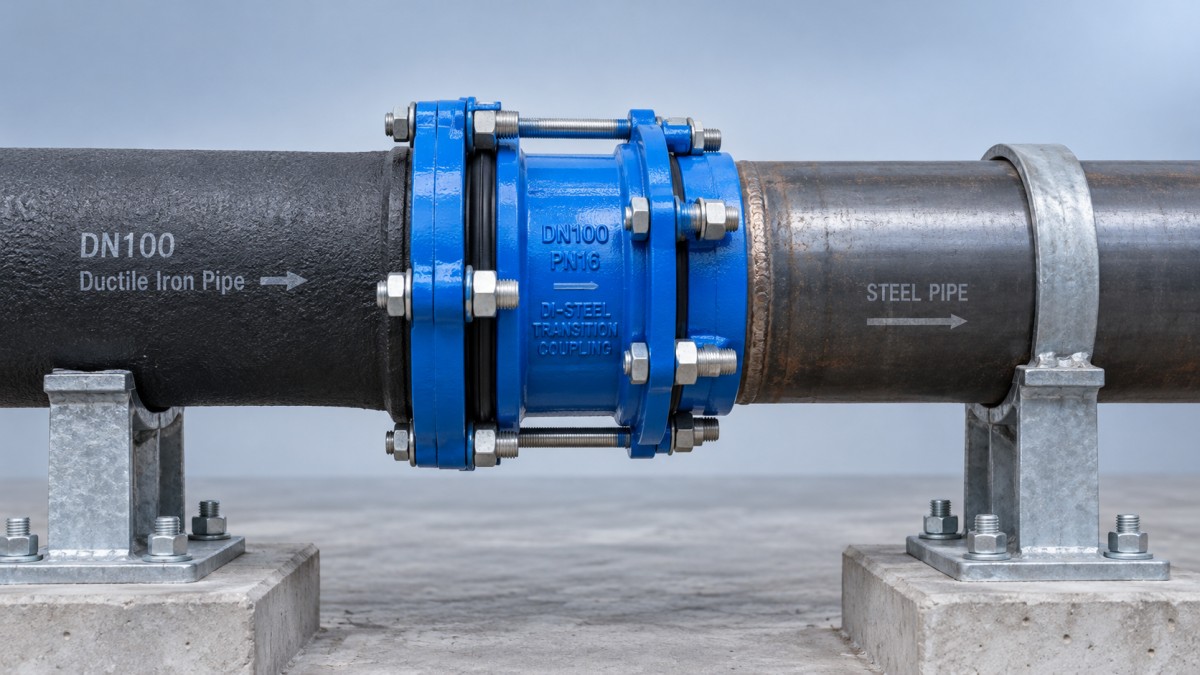

Cómo conectar una tubería de fundición dúctil DN100 a una conducción de acero existente

Para conectar una tubería de hierro dúctil DN100 a una conducción de acero existente, utilice un acoplamiento de transición clasificado para la presión y aprobado para ambos diámetros exteriores medidos, o una transición embridada diseñada con taladros compatibles y adaptadores adecuados. No seleccione la conexión basándose únicamente en el diámetro nominal: DN100 identifica el tamaño nominal, pero no garantiza que coincida el diámetro exterior entre tuberías de distintos materiales y normas.

Durante una conexión planificada, los principales riesgos son descubrir, después de la parada, que la superficie de sellado del acero no es adecuada; instalar una junta que selle, pero no resista el movimiento axial; y pedir bridas incompatibles. Confirme las dimensiones y el estado de las tuberías, los requisitos de presión y el sistema de retención antes de programar la interrupción del servicio. El procedimiento que se describe a continuación presupone una conducción aislada y despresurizada; una conexión en carga requiere un método de perforación bajo presión diseñado por separado.

Confirme qué hay realmente bajo tierra

Los planos existentes son un punto de partida, no una prueba de que la tubería de acero expuesta coincida con el accesorio propuesto. Identifique, si es posible, la especificación de la tubería de acero y mida su diámetro exterior en el lugar previsto para la conexión. Compruebe varios puntos alrededor de la circunferencia y a lo largo de la zona de sellado para detectar ovalidad, cordones de soldadura, corrosión o deformaciones locales.

Para la nueva tubería de hierro dúctil, obtenga los datos dimensionales y los detalles de las juntas del fabricante. Determine si la conexión utilizará un extremo liso, una tubería con brida de fábrica o un adaptador de brida aprobado. Un extremo de enchufe diseñado para una junta específica de inserción no es automáticamente adecuado para un acoplamiento universal.

• Estado del acero: Inspeccione toda la zona de contacto de la junta para detectar picaduras, cascarilla suelta, daños en el revestimiento y cordones de soldadura sobresalientes. Si se sospecha deterioro, evalúe el espesor de pared restante.
• Condiciones de servicio: Registre la presión normal, la presión máxima de diseño, incluidos los golpes de ariete, el fluido transportado, la temperatura y las condiciones de prueba previstas.
• Geometría de instalación: Confirme la alineación, la longitud de tubería recta disponible, el acceso para el apriete y el espacio para soportes o sistemas de retención.
• Compatibilidad de materiales: Verifique que las juntas, los lubricantes, los revestimientos y los componentes en contacto con el fluido sean adecuados para el fluido transportado y los requisitos aplicables del proyecto.

Un acoplamiento no puede compensar un acero estructuralmente deteriorado. Si la corrosión ha reducido el espesor de pared por debajo de lo adecuado o ha dejado una superficie de sellado inapropiada, traslade la conexión a una sección de tubería en buen estado o sustituya el tramo afectado antes de continuar.

Elija la transición según los extremos de las tuberías

Un acoplamiento de transición suele ser una solución práctica para una conexión enterrada en línea recta, ya que evita la soldadura en campo cuando se dispone de extremos lisos adecuados. Sin embargo, «amplio rango» no significa que cualquier combinación de acero y hierro dúctil sea admisible. Solicite confirmación por escrito de que el accesorio seleccionado admite ambos diámetros reales y las condiciones de servicio requeridas.

Una configuración embridada es adecuada para instalaciones accesibles en las que pueda ser necesario desmontar la conexión. Las marcas DN coincidentes no son suficientes: dos bridas DN100 pueden tener taladros o clases de presión diferentes. Confirme toda la interfaz antes de hacer el pedido. Si se suelda una brida nueva al acero, utilice un procedimiento aprobado y personal cualificado. No considere la soldadura directa entre una tubería de hierro dúctil convencional y una de acero como un método estándar de conexión en campo.

Resuelva la retención antes de la instalación

Una junta con empaquetadura puede ser estanca sin impedir que la tubería se salga. No debe suponerse que los acoplamientos mecánicos sin retención y los adaptadores de brida resisten el empuje axial de la presión. Los codos, las tes, las reducciones, las válvulas y los extremos cerrados pueden generar fuerzas que requieran un sistema de retención diseñado.

Seleccione un accesorio de transición con retención aprobado explícitamente para ambos materiales de tubería, o instale anclajes, bloques de empuje u otro sistema de retención aprobado y diseñado para la aplicación. Los elementos de agarre adecuados para un material pueden no serlo para el otro. Compruebe que el estado de la pared de acero cumpla los requisitos del fabricante del accesorio, especialmente si la retención transmite cargas concentradas a la tubería.

El soporte es una cuestión aparte. La conexión no debe soportar el peso de una tubería sin apoyo ni verse forzada a absorber el asentamiento de la zanja. Prepare la cama de apoyo y los soportes para que ambos extremos permanezcan alineados, sin utilizar los pernos del acoplamiento para acercarlos a la fuerza.

Planifique la interrupción del servicio con los componentes verificados

Autorice los materiales de conexión para la instalación solo después de revisar los planos del accesorio, los rangos dimensionales, las especificaciones de las juntas, los requisitos de los pernos y las instrucciones de instalación. Confirme si el montaje requiere desplazar axialmente alguna de las tuberías: algunas configuraciones no pueden instalarse en un espacio fijo sin un dispositivo de desmontaje adecuado.

Defina el límite de aislamiento con el operador de la red, incluidas las posibles vías de alimentación inversa, las necesidades de derivación, el drenaje y el acceso seguro. Siga los procedimientos de aislamiento y bloqueo del emplazamiento, alivie la presión y compruebe que el tramo de trabajo esté despresurizado antes de cortar. Incluya en el plan de trabajo la estabilidad de la excavación y la entrada de agua.

Si la gestión de presión forma parte del alcance general de la conexión, se puede considerar por separado una válvula de control hidráulico. Confirme su función prevista, clase de presión y requisitos de instalación en la documentación técnica; no es un accesorio de transición para tuberías ni sustituye un aislamiento verificado.

Instale sin forzar la junta

1. Deje expuesta y apoye la zona de conexión. Proporcione acceso alrededor de la circunferencia de la tubería y apoye ambas secciones antes de cortar para evitar que caigan, giren o ejerzan carga sobre el nuevo accesorio.
2. Prepare los extremos de las tuberías. Corte en escuadra, elimine las rebabas y prepare los extremos según lo exigido por los fabricantes de la tubería y del accesorio. Limpie las superficies de sellado sin reducir la tubería por debajo de las dimensiones permitidas ni dañar el material en buen estado.
3. Verifique las mediciones finales. Vuelva a comprobar los diámetros, la ovalidad, la longitud de inserción disponible y el estado del acero después de la preparación. Deténgase si la superficie expuesta queda fuera de los límites del accesorio.
4. Ajuste la alineación y la inserción. Marque las profundidades de inserción cuando se indique y mantenga la separación entre extremos especificada. No supere la deflexión angular permitida por el accesorio; no utilice ese margen para compensar una desalineación evitable.
5. Monte y apriete. Utilice el lubricante para juntas especificado cuando sea necesario. Apriete los pernos progresivamente, siguiendo la secuencia del fabricante y con el par y la herramienta especificados. En las uniones embridadas, las caras deben quedar paralelas y la junta debe colocarse correctamente.
6. Complete la retención y la protección. Instale los soportes y el sistema de retención diseñados antes de presurizar. Restaure los revestimientos y aplique una protección anticorrosiva aprobada sin obstaculizar las inspecciones necesarias.

No corrija un mal asentamiento de la junta aumentando repetidamente el par de apriete de los pernos. Una inserción desigual, un diámetro inadecuado o una superficie de sellado dañada deben corregirse en su origen. Del mismo modo, acercar las caras de las bridas mediante los pernos puede introducir tensiones en la tubería en lugar de solucionar la desalineación.

Pruebe la transición antes de volver a ponerla en servicio

Siga el procedimiento de prueba aprobado por el proyecto o la empresa suministradora, con la presión y la duración establecidas para el conjunto completo. No supere nunca las condiciones de prueba admisibles del componente de menor clasificación ni el límite evaluado de la conducción existente. Si el procedimiento lo permite, organice la prueba de modo que la transición permanezca accesible para su inspección.

Llene de forma controlada y purgue el aire atrapado por puntos aprobados. Inspeccione la presencia de fugas, movimiento axial, asentamiento desigual de la junta y desplazamiento de los soportes. Mantenga al personal alejado de posibles movimientos de la unión y no apriete ni desmonte una conexión presurizada.

Si se produce una fuga, despresurice antes de investigar. Compruebe la profundidad de inserción, la alineación, el estado de la junta, las superficies de sellado y el apriete de los pernos conforme a las instrucciones del fabricante. Para el servicio de agua potable, complete las tareas de limpieza, desinfección y aceptación requeridas antes de reconectar.

Registre el accesorio instalado, los diámetros medidos, el sistema de retención, los registros de par de apriete cuando se requieran y los resultados de las pruebas. Vuelva a poner la conducción en servicio gradualmente, siguiendo el procedimiento del operador, y después inspeccione la transición a la presión de servicio. Un movimiento inexplicado o las fugas recurrentes son motivos para detenerse y reevaluar la conexión, no para ocultarla bajo el relleno.
