Un codo de enchufe cambia la dirección de la tubería, pero, bajo presión, también genera un empuje que puede separar las juntas sin restricción axial. Ese empuje requiere una trayectoria de carga diseñada.
Para los jefes de proyecto que supervisan la instalación de tuberías de hierro dúctil, decidir cuándo especificar bloques de anclaje o juntas con restricción axial es fundamental para la seguridad, la programación y el control de costos.
La solución adecuada depende de la presión de diseño, el ángulo del codo, las condiciones del suelo, el espacio disponible y el sistema de juntas, no simplemente del tamaño del accesorio o de la configuración del enchufe.
Esta guía explica cómo evaluar esos factores, distinguir entre estanqueidad y restricción mecánica, y coordinar los requisitos de instalación con las especificaciones del proyecto y las indicaciones del fabricante antes del relleno y las pruebas.
¿Cuándo necesita protección contra el empuje un codo de enchufe?
Un codo presurizado requiere un método verificado para transferir el empuje resultante al terreno estable o a otra estructura diseñada para ello. Las juntas de enchufe sin restricción axial no pueden proporcionar por sí solas esa resistencia.
En el caso de las juntas convencionales de inserción con junta de goma, especifique bloques de anclaje, un sistema de restricción aprobado u otra disposición diseñada siempre que el diseño identifique un empuje desequilibrado en el codo.
Un bloque de hormigón independiente puede no ser necesario cuando un sistema de tuberías con restricción axial correctamente diseñado ya transfiere la carga. Esta decisión requiere cálculos documentados y detalles aprobados.
No interprete un ángulo de codo pequeño, una presión de funcionamiento baja o un enchufe ajustado como prueba de que no se necesita restricción axial. Cada uno reduce la demanda, pero no elimina el requisito fundamental.
La pregunta práctica es, por tanto: ¿adónde se transferirá el empuje de presión del codo y puede cada componente de esa trayectoria de carga soportar de forma segura la carga que se le asigna?
Un enchufe estanco no es necesariamente una junta con restricción axial
Una junta elastomérica estándar sella el espacio entre el enchufe y el espigo. Su función de estanqueidad no establece una capacidad nominal para resistir la separación axial.
Las juntas mecánicas también deben identificarse cuidadosamente. No se debe considerar que una disposición convencional de prensaestopas y junta tenga restricción axial, salvo que incorpore un elemento de restricción aprobado.
Los sistemas con restricción axial emplean mecanismos específicos, como segmentos de bloqueo, prensaestopas de restricción u otros componentes diseñados por el fabricante. La compatibilidad depende de la tubería, el accesorio, el tamaño y la configuración exactos de la junta.
Durante la adquisición, solicite la designación de la junta, la presión admisible, la deflexión angular permitida, las instrucciones de instalación y las limitaciones de restricción. Una descripción genérica como «codo de enchufe» no es suficiente.
Shanxi Datong Foundry Co., Ltd. fabrica tuberías de hierro dúctil, accesorios y anillos de sellado de goma. Confirme la idoneidad documentada de la combinación propuesta antes de aprobarla para el proyecto.
¿Qué datos de presión y del codo determinan la carga?
El diseñador debe evaluar las condiciones pertinentes de funcionamiento, sobrepresión transitoria y prueba hidrostática. El caso determinante es aquel que produce la mayor demanda en relación con la resistencia disponible del sistema.
Para un codo de diámetro uniforme, una relación habitual para calcular el empuje de presión es F = 2PA sin(θ/2), donde P es la presión, A es el área interna y θ es el ángulo del codo.
Esta relación representa la componente de presión del empuje resultante. El diseño también debe considerar los efectos del flujo aplicables, las cargas externas, la elevación y la disposición real de la tubería.
A modo de ejemplo, un codo de 90 grados con un diámetro interno de 300 milímetros a 1 MPa genera aproximadamente 100 kN de empuje de presión antes de aplicar los márgenes de diseño.
En este cálculo importa el diámetro interno real. No sustituya el diámetro nominal sin comprobar las dimensiones de la tubería y no considere este ejemplo una recomendación de dimensionamiento.
En condiciones idénticas, los ángulos más pequeños reducen el empuje de presión, pero no lo eliminan. También deben evaluarse las tes, los reductores, las válvulas y los extremos cerrados cercanos.
¿Cuándo es práctico utilizar un bloque de anclaje de hormigón?

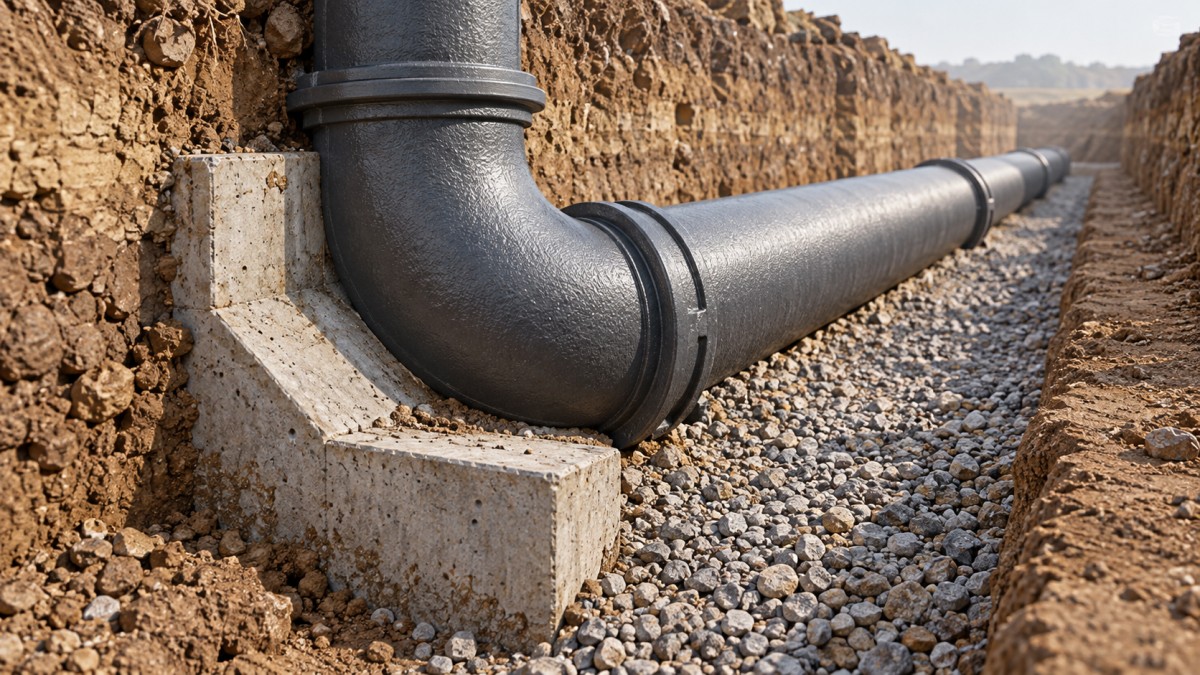

Un bloque de anclaje puede ser adecuado para codos enterrados cuando se dispone de suficiente espacio de excavación y de un suelo de apoyo competente. Transfiere la carga resultante del codo al terreno circundante.
Su eficacia depende de la geometría, la dirección del apoyo, la capacidad del suelo, la resistencia del hormigón y la calidad de la construcción. Una gran masa de hormigón, por sí sola, no demuestra que la resistencia al empuje sea adecuada.
En configuraciones de apoyo sencillas, los diseñadores relacionan la demanda de empuje con la resistencia admisible del suelo. Las dimensiones finales deben ajustarse a la base de diseño aprobada y a las disposiciones de seguridad pertinentes.
El bloque debe apoyarse contra terreno natural adecuado no alterado o sobre un soporte diseñado específicamente. El relleno suelto, las paredes alteradas de la zanja y el material de relleno sin documentación requieren una evaluación adicional antes de la construcción.
Especifique la colocación del hormigón de modo que se mantengan accesibles las juntas y cualquier movimiento requerido por el diseño. Evite cubrir juntas, prensaestopas o pernos, salvo que el detalle aprobado lo requiera.
Deje que el hormigón alcance la resistencia especificada antes de aplicar la carga de presión correspondiente. Programe las pruebas según los requisitos de resistencia verificados, no basándose en suposiciones sobre el tiempo transcurrido.
¿Cuándo son más adecuadas las juntas con restricción axial?
Las juntas con restricción axial suelen ser adecuadas en corredores congestionados, excavaciones restringidas y lugares donde un bloque convencional interferiría con servicios cercanos. También pueden reducir las limitaciones de programación relacionadas con el hormigón.
Sin embargo, restringir únicamente los enchufes del codo puede dejar vulnerable la siguiente junta sin restricción axial. La restricción necesaria suele extenderse a lo largo de los tramos de tubería adyacentes una distancia calculada.
Esa distancia depende de la presión, el diámetro, la profundidad de cobertura, las propiedades del suelo, el nivel freático, las características de la tubería y la disposición. Utilice un método de diseño aceptado junto con las limitaciones publicadas del sistema seleccionado.
Los suelos débiles no hacen automáticamente que las juntas con restricción axial sean adecuadas. Las tuberías enterradas con restricción axial siguen necesitando una interacción suficiente con el suelo u otro medio diseñado para resistir la carga aplicada.
Las conexiones embridadas pueden proporcionar continuidad axial, pero las fuerzas siguen requiriendo una trayectoria de carga completa. Los soportes, anclajes, accesorios y equipos conectados deben admitir las cargas transferidas.
Unatubería de hierro dúctil con doble brida puede formar parte de un conjunto de cámara. Confirme la compatibilidad de las bridas, la presión nominal y el diseño de los soportes donde dicho conjunto se conecte al codo.
¿Qué deben comparar los jefes de proyecto antes de aprobar cualquiera de las opciones?
Compare conjuntamente el costo de instalación y el riesgo de construcción. Un precio más bajo del accesorio puede verse compensado por excavaciones más grandes, hormigón traído de fuera, requisitos de curado, interferencias con servicios o trabajos repetidos.
Para los bloques de anclaje, revise el acceso a la excavación, las condiciones de apoyo verificadas, la colocación del hormigón, el acceso para inspección y la aceptación de la resistencia. Estas actividades pueden afectar directamente la fecha prevista para la prueba de presión.
Para los sistemas con restricción axial, revise la disponibilidad de componentes, las longitudes de restricción aprobadas, la experiencia de los instaladores, los requisitos de inspección y la compatibilidad. La entrega tardía de componentes especializados puede interrumpir una secuencia de instalación que, de otro modo, sería eficiente.
Considere también el mantenimiento futuro. La sustitución de válvulas, la excavación junto a un bloque existente o los cambios en las tuberías adyacentes pueden interrumpir la trayectoria de carga establecida por el diseño original.
En algunos casos es adecuado combinar bloques y juntas con restricción axial, pero la distribución de cargas entre ellos requiere justificación técnica. No dé por sentado que ambos sistemas contribuyen por igual ni que proporcionan automáticamente una protección independiente.
¿Qué debe comprobarse antes del relleno y de la prueba de presión?
Primero, confirme que los planos aprobados identifiquen el codo, las condiciones de diseño, el método de control del empuje y las longitudes de restricción necesarias. Resuelva cualquier discrepancia antes de que el relleno oculte la instalación.
A continuación, verifique los componentes de las juntas suministrados y los registros de instalación. Compruebe el asiento de la junta, la profundidad de inserción, la deflexión permitida y los requisitos de apriete de pernos o bloqueo especificados por el fabricante.
En el caso de los bloques de hormigón, registre las condiciones de apoyo, las dimensiones, la colocación y las pruebas requeridas para acreditar la resistencia. En los sistemas con restricción axial, verifique todas las juntas designadas a lo largo de la longitud especificada, incluidos los accesorios de conexión.
Compruebe por separado los límites de la prueba. Los tapones temporales, las válvulas cerradas y los conjuntos de prueba pueden crear condiciones de empuje adicionales que requieren una restricción aprobada antes de presurizar la tubería.
Complete el relleno, los soportes, la purga de aire y las medidas de exclusión especificados antes de la prueba. La prueba de presión debe verificar una instalación aprobada, no servir como prueba de que es aceptable no contar con la restricción necesaria.
Tome la decisión basándose en una trayectoria de carga verificada
Un codo de enchufe necesita protección contra el empuje siempre que la presión genere una fuerza desequilibrada que la disposición existente no pueda resistir de forma segura. La estanqueidad, por sí sola, no responde a esa cuestión.
Elija bloques de anclaje cuando las condiciones de apoyo, el espacio y la secuencia de construcción sean adecuados. Elija sistemas con restricción axial cuando su extensión calculada, las capacidades nominales de sus componentes y la interacción con el terreno sean apropiadas.
Para los jefes de proyecto, el conjunto esencial de documentos para la aprobación es claro: cargas de diseño, condiciones verificadas del sitio, componentes compatibles, detalles de instalación y puntos de inspección obligatorios antes del relleno y de la prueba de presión.
