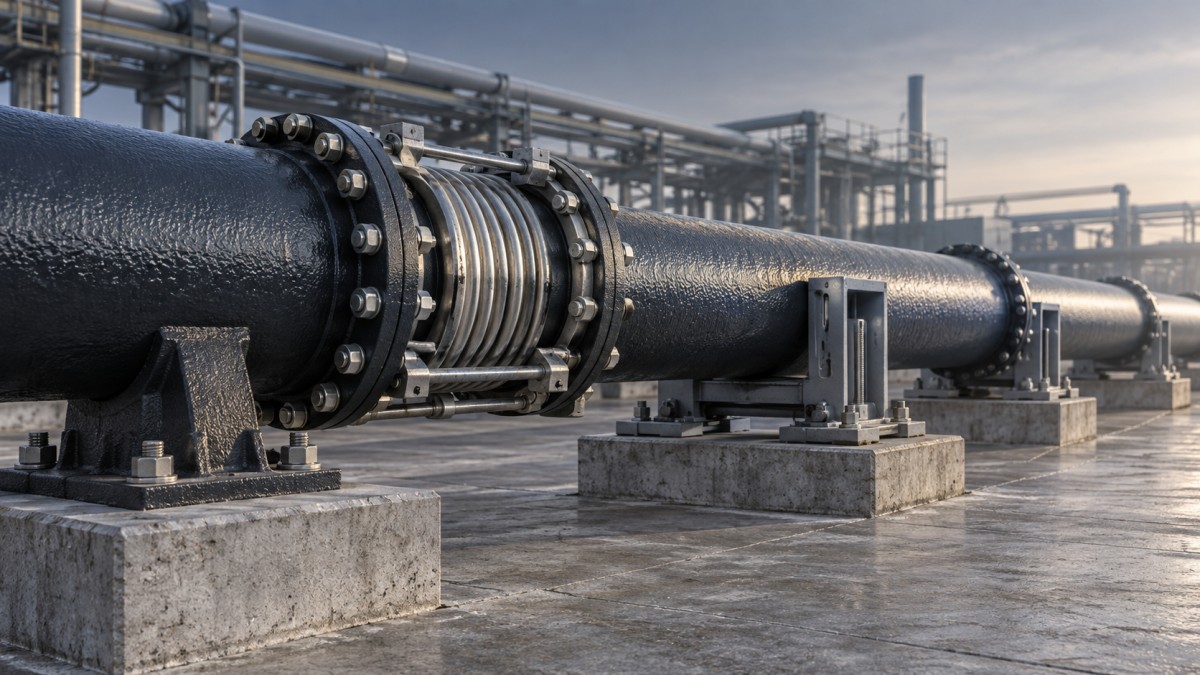

Expansión térmica de tuberías: planificación de anclajes, guías y juntas flexibles

El diseño de tuberías térmicas da buenos resultados cuando el movimiento y la restricción se planifican conjuntamente. Los anclajes establecen puntos fijos, las guías controlan la dirección del desplazamiento y las juntas flexibles absorben únicamente los movimientos que permite su construcción. Una junta que permite una deflexión angular no es automáticamente una junta de expansión axial, y una conexión con sello de caucho no es automáticamente capaz de resistir el empuje de presión.

En los sistemas de hierro dúctil, esta distinción es fundamental: el sellado, la flexibilidad y la restricción axial son funciones independientes. La disposición debe proporcionar una trayectoria continua para las cargas y, al mismo tiempo, mantener el desplazamiento de las tuberías, la extracción de las juntas, las reacciones en los anclajes y las condiciones de las juntas dentro de los límites documentados.

Calcular el movimiento a partir de las condiciones de instalación

El cálculo inicial para una tubería recta sin restricción es:

ΔL = α × L × ΔT

Aquí, ΔL es el cambio de longitud, α es el coeficiente de dilatación térmica lineal del material, L es la longitud efectiva entre los puntos de control del movimiento y ΔT es el cambio en la temperatura de la pared de la tubería. Utilice el coeficiente especificado para el material suministrado, en lugar de considerar equivalentes todas las tuberías metálicas.

A modo de ejemplo, un tramo de 60 m con un coeficiente supuesto de 11 × 10⁻⁶/K y un aumento de temperatura de 50°C se expandiría aproximadamente 33 mm si no tuviera restricciones. Este es un ejemplo de cálculo, no una especificación de material ni una asignación de movimiento para una junta.

La temperatura de referencia debe ser la temperatura de la tubería cuando se fijan los anclajes y se establecen las posiciones de inserción de las juntas. Una línea instalada cerca de su temperatura máxima de funcionamiento puede requerir una capacidad considerable de contracción, en lugar de capacidad adicional de compresión. Evalúe las temperaturas mínima y máxima de la pared de la tubería, incluidas las condiciones de parada, exposición solar de la tubería vacía, limpieza y puesta en servicio, cuando corresponda.

Las secciones enterradas y expuestas también se comportan de manera diferente. La interacción con el suelo distribuye la restricción a lo largo de la tubería enterrada; no hace desaparecer la deformación térmica. En las transiciones hacia cámaras, puentes, edificios o soportes de tuberías expuestas, el cambio en la restricción puede concentrar desplazamientos y cargas. Un cálculo de expansión libre por sí solo no permite determinar las fuerzas en esas interfaces.

Distinguir entre la flexibilidad de la junta y el desplazamiento axial utilizable

Una junta enchufable de hierro dúctil puede proporcionar sellado y permitir movimiento angular sin estar diseñada como un dispositivo telescópico de expansión. La deflexión admisible, los requisitos de inserción y la resistencia a la separación dependen del diseño específico de la junta. Las juntas restringidas añaden capacidad de transferencia de cargas axiales, pero no deben considerarse conexiones perfectamente rígidas ni juntas de deslizamiento libre.

La evaluación del movimiento debe distinguir entre:

• Deflexión angular: rotación entre secciones de tubería conectadas, sujeta al ángulo de junta permitido.
• Desplazamiento axial: inserción o extracción controladas dentro de los límites de funcionamiento documentados.
• Restricción axial: resistencia a la separación mediante componentes de bloqueo, barras de unión, anclajes u otro mecanismo diseñado para ese fin.

Estas capacidades no son intercambiables. No calcule el desplazamiento térmico disponible multiplicando el número de juntas con empaquetadura por una holgura de enchufe supuesta. La fricción, las variaciones de instalación, el acoplamiento de las restricciones y la alineación pueden concentrar el movimiento en solo unas pocas juntas.

Si se selecciona un acoplamiento de expansión u otro conjunto flexible diseñado específicamente para ese fin, solicite su envolvente de movimiento con clasificación de presión. Confirme si las capacidades axial, angular y lateral pueden utilizarse simultáneamente; puede que no sea posible combinar los valores máximos de cada dirección. Distinga también el movimiento en servicio del ajuste durante la instalación.

Ubicar los anclajes en torno a una trayectoria de cargas definida

Un anclaje fija la tubería en una ubicación determinada y transfiere las fuerzas resultantes a una estructura de soporte o cimentación. Su posición determina qué longitud de tubería transmite el movimiento térmico a cada elemento flexible. Añadir anclajes sin comprobar su compatibilidad puede dejar atrapada una sección sin medios adecuados para absorber la deformación.

Una zona de movimiento recta podría estar formada por un punto fijo, tubería guiada, un conjunto de expansión y otro punto fijo. La disposición real debe corresponder al diseño del conjunto: algunos dispositivos requieren anclajes principales que resistan el empuje de presión, mientras que las configuraciones con tirantes o equilibradas por presión modifican las reacciones externas y el movimiento permitido.

El diseño de los anclajes debe considerar el empuje de presión, la fricción de los soportes, la resistencia del elemento flexible, el acoplamiento de las restricciones y las cargas transitorias u ocasionales aplicables. Estos efectos deben combinarse según sus direcciones y los casos de carga determinantes, en lugar de sumarse simplemente como valores máximos independientes.

El empuje de presión a través de un conjunto de expansión sin restricción puede dominar la reacción:

F = P × A_efectiva

A 1 MPa, un diámetro efectivo de presión ilustrativo de 400 mm genera un empuje de aproximadamente 126 kN. En un fuelle, el área efectiva se determina a partir de su geometría y de los datos del fabricante; no debe sustituirse automáticamente por el área interior de la tubería.

El empuje de presión también se produce en codos, tes, reducciones y extremos cerrados. Un conector flexible cerca de un codo no elimina la necesidad de resolver esas fuerzas. Asimismo, no debe suponerse que un bloque de empuje diseñado para resistir fuerzas hidráulicas sea adecuado como anclaje térmico sin comprobar su rigidez, las condiciones de apoyo y la dirección de la carga.

Utilizar guías para mantener el movimiento previsto

Una guía permite el movimiento a lo largo del eje previsto y limita el desplazamiento lateral. Un soporte deslizante soporta el peso y permite el desplazamiento. Un anclaje restringe el movimiento designado. Confundir estas funciones puede convertir una disposición aparentemente flexible en un sistema sobrerrestringido.

Las guías son especialmente importantes junto a los dispositivos de expansión axial, donde la inestabilidad lateral o la desalineación pueden dañar el conjunto. La ubicación y separación de las guías deben seguir las instrucciones del dispositivo seleccionado y la evaluación de estabilidad de la tubería. Una regla de separación desarrollada para una configuración específica de fuelles metálicos no es automáticamente válida para un acoplamiento telescópico ni para una línea de hierro dúctil con juntas de empaquetadura.

Compruebe las holguras teniendo en cuenta tanto el desplazamiento calculado como las tolerancias de construcción. Una holgura excesiva puede permitir movimientos laterales perjudiciales; una holgura insuficiente puede provocar atascos. La fricción por deslizamiento también contribuye a las cargas de los anclajes y puede variar debido a la corrosión, la contaminación, el desgaste o el estado de las placas de apoyo.

Los soportes deben soportar todo el peso de funcionamiento sin transmitir flexión involuntaria a la junta flexible. Cuando una tubería se conecta a una bomba, un recipiente o una penetración de muro, confirme que la disposición de restricción propuesta proteja esa interfaz, en lugar de limitarse a trasladar el movimiento hacia ella.

Mantener separadas la calificación de las juntas y la calificación del movimiento

Los sellos de caucho deben ser compatibles con el fluido transportado, la temperatura de la pared de la tubería, la presión y cualquier exposición a productos de limpieza o desinfección. Las temperaturas elevadas afectan más que a la expansión: pueden alterar el envejecimiento del elastómero, la deformación permanente por compresión y el margen de sellado disponible durante el movimiento de la junta.

Una designación de producto comoRubber Ring3 no especifica el compuesto, la clasificación de temperatura ni la compatibilidad aprobada de la junta. Estas propiedades requieren una especificación del material y documentación de respaldo para la conexión prevista. No debe atribuirse al sello capacidad de desplazamiento axial ni de resistencia al empuje simplemente porque encaje en el enchufe.

Si se prevén movimientos repetidos, solicite pruebas que abarquen la junta completa en las condiciones pertinentes de presión, temperatura, desplazamiento y ciclos. La calificación del material elastomérico por sí sola no demuestra el rendimiento de un conjunto de junta móvil.

Aplicar las normas a la parte correcta de la evaluación

Para tuberías de agua de hierro dúctil, las referencias pertinentes pueden incluir ISO 2531 o EN 545 para tuberías, accesorios y requisitos asociados de las juntas, según el sistema especificado. ANSI/AWWA C111/A21.11 aborda las juntas con empaquetadura de caucho para tuberías y accesorios de presión de hierro dúctil, mientras que ANSI/AWWA C600 aborda la instalación de conducciones principales de agua de hierro dúctil y sus accesorios. EN 681-1 aborda los sellos de caucho vulcanizado para aplicaciones de agua y drenaje.

Estos documentos tienen alcances diferentes. El cumplimiento de una norma de tubería o de empaquetadura no aprueba por sí solo una disposición específica de juntas de expansión o de anclajes. Confirme las ediciones aplicables según el contrato, las limitaciones del servicio, los requisitos locales y las instrucciones de instalación del fabricante. Cuando se utilicen fuelles metálicos, las directrices de EJMA pueden contribuir a su evaluación, pero no constituyen un método de diseño universal para todos los conectores flexibles.

Un diseño sujeto a revisión debe relacionar los casos de temperatura con el movimiento calculado, el movimiento con la capacidad documentada de las juntas y las fuerzas resultantes con soportes y cimentaciones verificados. Los planos de instalación deben especificar las funciones de anclajes y guías, las dimensiones de ajuste de las juntas, la temperatura de referencia y las tolerancias permitidas. La inspección de puesta en servicio debe confirmar esas condiciones —incluida la retirada de las restricciones temporales cuando sea necesario— antes de que los cambios de presión y temperatura pongan a prueba la trayectoria de cargas prevista.
